Machine d'étamage par ultrasons

Qu'est-ce qu'une machine d'étamage par ultrasons ?

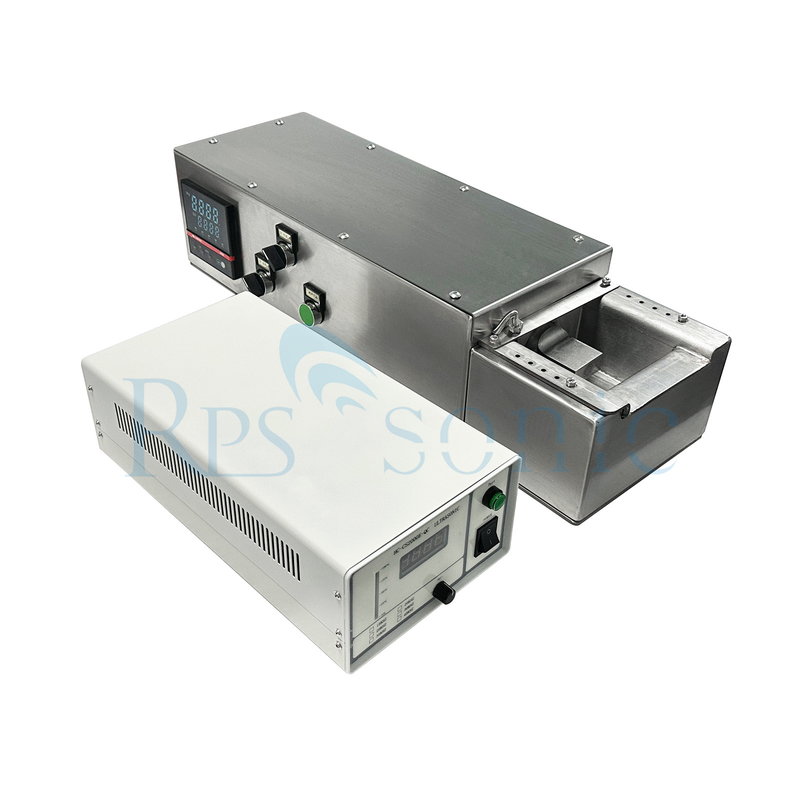

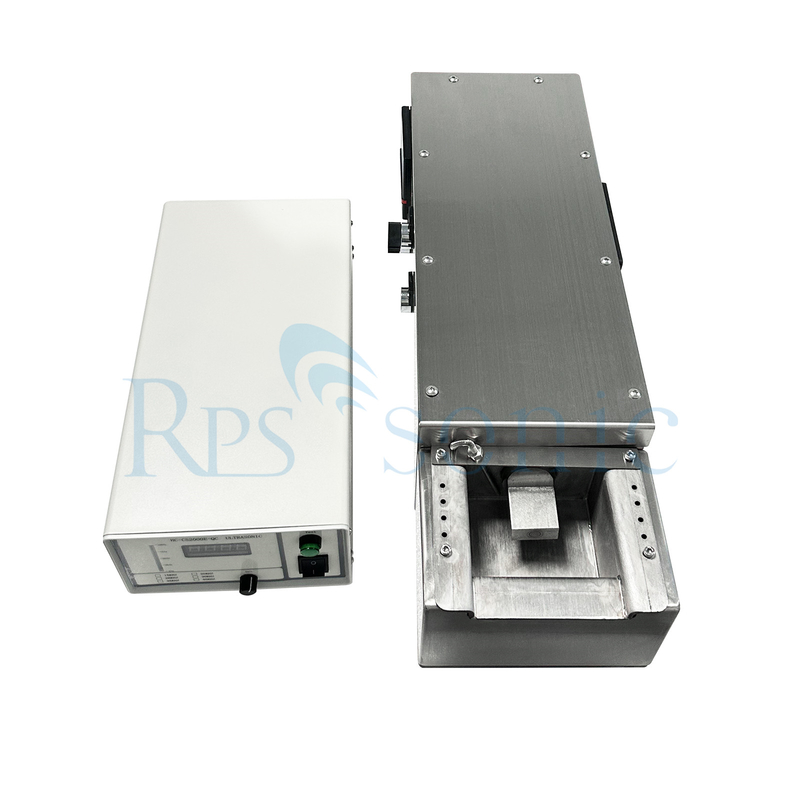

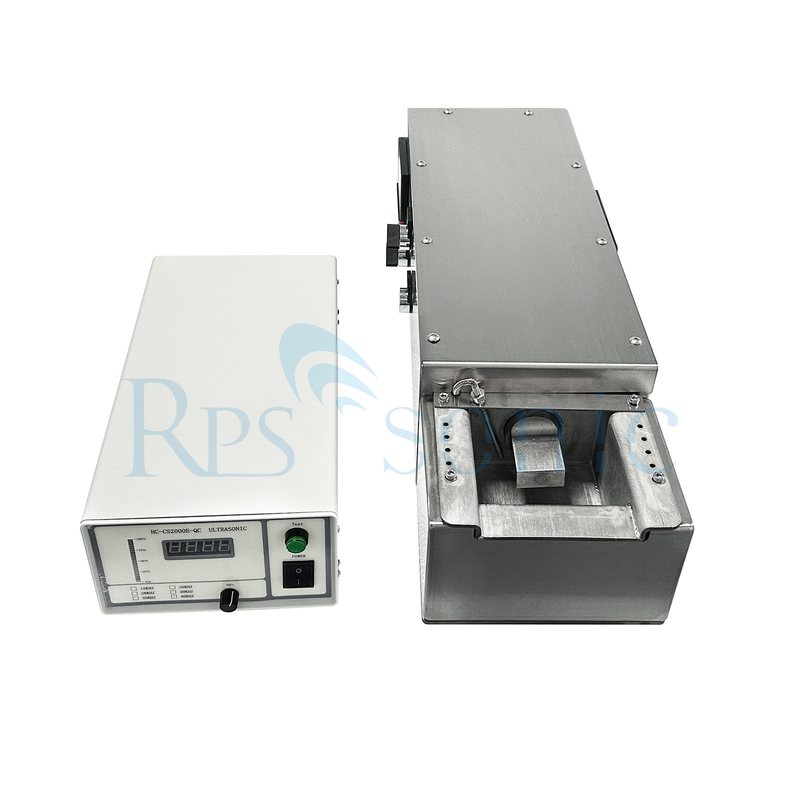

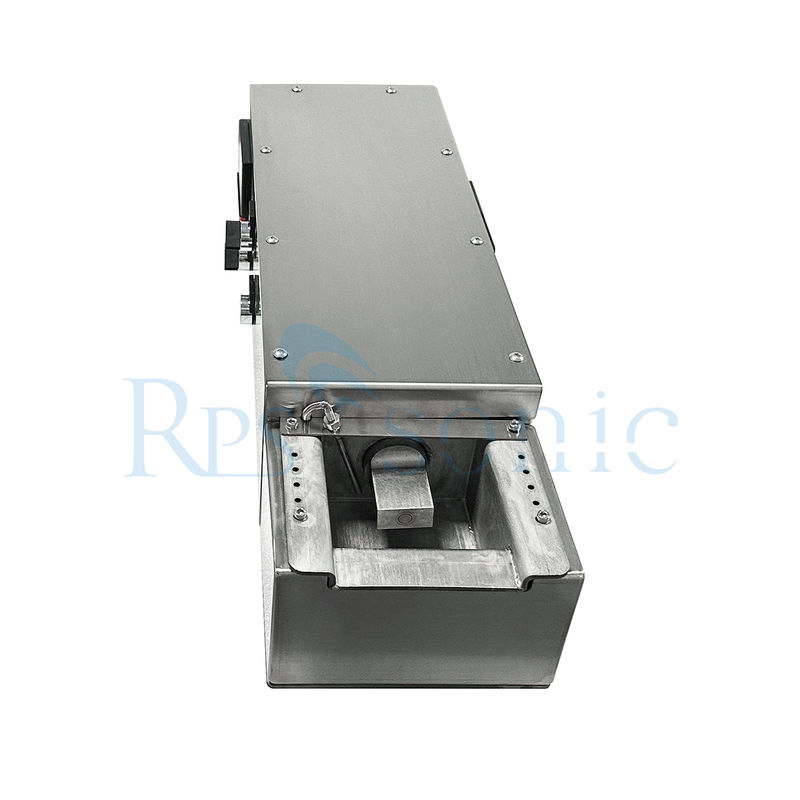

Une machine d'étamage par ultrasons est un équipement spécialisé utilisé dans l'industrie de la fabrication électronique. Elle utilise des ondes ultrasonores pour améliorer le processus d'étamage, qui consiste à recouvrir les surfaces métalliques d'une couche d'étain. Ceci est particulièrement important pour améliorer la soudabilité et prévenir la corrosion sur des composants tels que les fils, les connecteurs et les cartes de circuits imprimés.

Caractéristiques principales des machines d'étamage par ultrasons :

Technologie ultrasonore : Utilise des ondes sonores à haute fréquence pour créer des bulles de cavitation microscopiques dans un bain liquide, aidant à éliminer les contaminants et à améliorer l'adhérence de l'étain.

Efficacité : L'action ultrasonore permet un étamage plus rapide et plus uniforme par rapport aux méthodes traditionnelles.

Qualité : Produit un revêtement d'étain plus lisse et plus constant, ce qui améliore la conductivité électrique et la longévité des composants.

Respectueux de l'environnement : Utilise souvent des produits chimiques moins nocifs que les procédés d'étamage conventionnels, réduisant ainsi l'impact environnemental.

Polyvalence : Convient à divers matériaux et formes de composants, ce qui le rend utile dans de multiples applications.

Applications :

Fabrication électronique : Utilisé pour la préparation et le revêtement des composants électroniques pour le soudage.
Industrie automobile : Étamage des connecteurs et du câblage pour améliorer la fiabilité.
Télécommunications : Revêtement des composants pour assurer une transmission efficace du signal.

Dans l'ensemble, les machines d'étamage par ultrasons sont essentielles pour garantir des finitions de surface de haute qualité dans les composants électroniques, contribuant ainsi à de meilleures performances et à une fiabilité accrue des produits finis.

Quels sont les principaux avantages de l'étamage par ultrasons par rapport aux méthodes traditionnelles ?

L'étamage par ultrasons offre plusieurs avantages par rapport aux méthodes d'étamage traditionnelles. Voici les principaux avantages :

1. Adhérence améliorée

Les vibrations ultrasonores créent des bulles de cavitation microscopiques qui aident à éliminer les contaminants et à améliorer la liaison de l'étain au substrat, conduisant à une meilleure adhérence.

2. Revêtement uniforme

Le processus ultrasonore assure une couche d'étain plus uniforme et constante sur des formes et des surfaces complexes, réduisant le risque de points faibles.

3. Temps de traitement plus rapides

L'efficacité améliorée du nettoyage et de l'étamage peut réduire considérablement le temps requis pour le processus d'étamage par rapport aux méthodes traditionnelles.

4. Utilisation réduite de produits chimiques

L'étamage par ultrasons nécessite souvent moins de produits chimiques et moins nocifs, ce qui le rend plus respectueux de l'environnement et réduit les coûts d'exploitation.

5. Faible consommation d'énergie

Le processus peut être plus économe en énergie, car il fonctionne efficacement à des températures plus basses et avec moins d'apport d'énergie que les méthodes conventionnelles.

6. Polyvalence

Adapté à une large gamme de matériaux et de géométries de composants, l'étamage par ultrasons peut s'adapter à diverses applications dans l'électronique, l'automobile et les télécommunications.

7. Finition de surface améliorée

L'action ultrasonore contribue à une finition de surface plus lisse, améliorant les propriétés électriques et la résistance à la corrosion des composants revêtus.

8. Moins de contraintes mécaniques

Le processus plus doux minimise les contraintes mécaniques sur les composants, réduisant le risque de dommages pendant le processus d'étamage.

9. Normes de qualité plus élevées

La capacité d'obtenir un contrôle précis sur le processus d'étamage permet de répondre à des normes de qualité strictes dans la fabrication de composants électroniques.

En résumé, l'étamage par ultrasons est une alternative moderne et efficace aux techniques d'étamage traditionnelles, offrant des performances, une qualité et une durabilité améliorées.

Quelles industries adoptent actuellement la technologie d'étamage par ultrasons ?

La technologie d'étamage par ultrasons est adoptée dans diverses industries, principalement en raison de son efficacité et de sa qualité supérieure. Voici quelques secteurs clés qui utilisent cette technologie :

1. Fabrication électronique

Largement utilisé pour l'étamage des cartes de circuits imprimés, des connecteurs et des composants électroniques afin d'améliorer la soudabilité et de prévenir la corrosion.

2. Industrie automobile

Utilisé pour l'étamage des faisceaux de câbles, des connecteurs et des unités de contrôle électroniques, garantissant des connexions et des performances fiables.

3. Télécommunications

Utilisé pour le revêtement de composants tels que les antennes, les cartes de circuits imprimés et les connecteurs, améliorant la transmission du signal et la durabilité.

4. Aérospatiale

Adopté pour les composants critiques où la fiabilité et les performances sont primordiales, en particulier dans le câblage et les assemblages électroniques.

5. Dispositifs médicaux

Utilisé dans la fabrication d'équipements et de dispositifs médicaux où des connexions fiables et de haute qualité sont essentielles pour la sécurité et la fonctionnalité.

6. Énergies renouvelables

Mis en œuvre dans la production de panneaux solaires et de composants d'éoliennes pour améliorer les connexions électriques et la résistance aux facteurs environnementaux.

7. Équipement industriel

Utilisé pour l'étamage des connecteurs et du câblage dans diverses machines industrielles, améliorant l'efficacité opérationnelle et la durée de vie.

8. Électronique grand public

Adopté pour la fabrication d'articles tels que les smartphones, les ordinateurs et les appareils électroménagers, où la qualité et les performances sont essentielles.

9. Défense

Utilisé dans la production de systèmes électroniques sécurisés et fiables utilisés dans les applications de défense, garantissant des normes de qualité et de durabilité élevées.

Pouvez-vous expliquer le processus d'étamage par ultrasons plus en détail ?

Le processus d'étamage par ultrasons comprend plusieurs étapes clés et utilise la technologie ultrasonore pour améliorer l'étamage des surfaces métalliques. Voici une description détaillée du processus :

1. Préparation des composants

Nettoyage : Avant l'étamage, les composants doivent être soigneusement nettoyés pour éliminer les contaminants tels que les huiles, la saleté et l'oxydation. Cette étape est cruciale pour assurer une bonne adhérence de la couche d'étain.
Inspection : Les composants sont inspectés pour détecter les défauts ou les irrégularités qui pourraient affecter le processus d'étamage.

2. Nettoyage par ultrasons

Bain à ultrasons : Les composants sont immergés dans une solution de nettoyage liquide (souvent à base d'eau) dans un réservoir de nettoyage à ultrasons.
Ondes ultrasonores : Des ondes sonores à haute fréquence sont générées à l'aide de transducteurs, créant des changements de pression rapides dans le liquide. Cela conduit à la formation et à l'effondrement de bulles microscopiques (cavitation).
Nettoyage efficace : L'action de cavitation déloge efficacement les contaminants de la surface des composants, assurant un substrat propre pour l'étamage.

3. Processus d'étamage

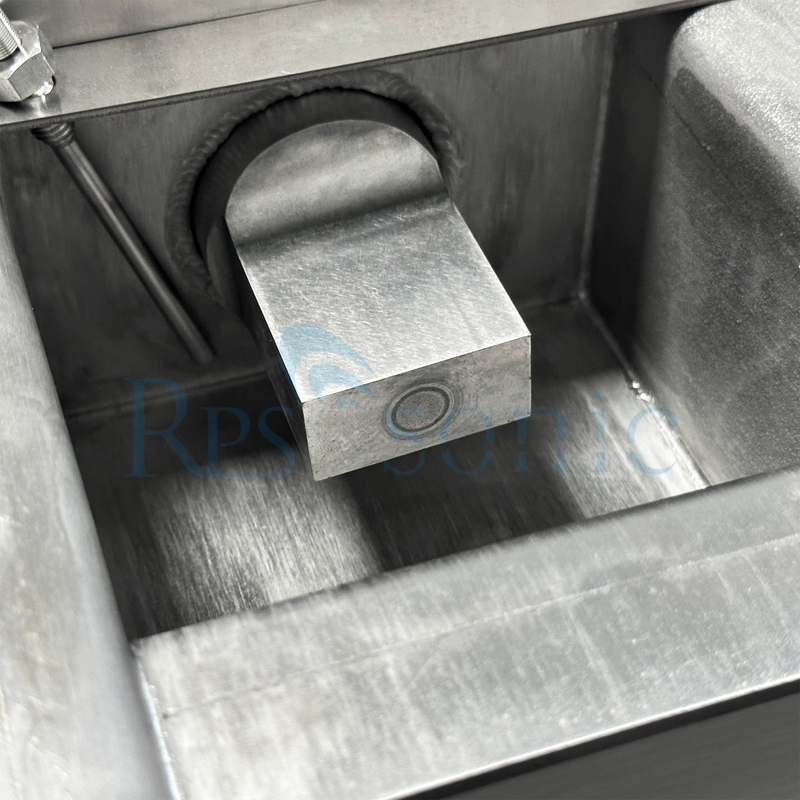

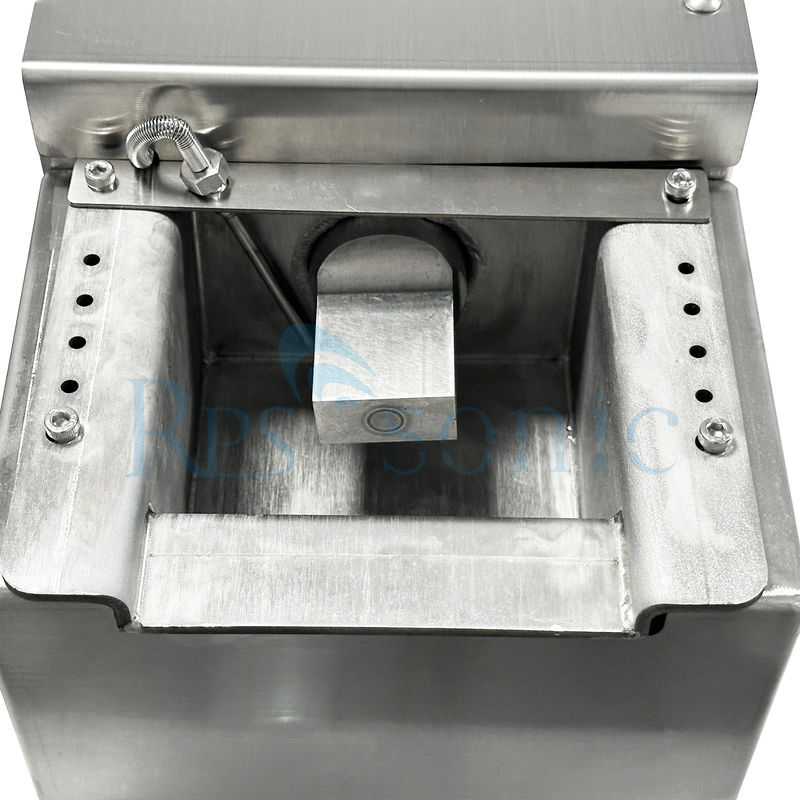

Bain d'étamage : Après le nettoyage, les composants sont transférés dans un bain d'étamage contenant de l'étain fondu ou un alliage d'étain.
Application ultrasonore : Des ondes ultrasonores sont appliquées pendant le processus d'étamage. Cela aide à :

Améliorer le transfert de chaleur : Les vibrations augmentent le mouvement des particules d'étain, favorisant un meilleur transfert de chaleur et une fusion plus rapide.
Améliorer le mouillage : Les ondes ultrasonores facilitent le mouillage du substrat par l'étain fondu, assurant un revêtement uniforme.

Contrôle du temps et de la température : Le processus est contrôlé pour un temps et une température optimaux afin d'obtenir l'épaisseur et la qualité souhaitées de la couche d'étain.

4. Refroidissement et solidification

Refroidissement : Une fois les composants revêtus, ils sont retirés du bain d'étamage et laissés refroidir. Le processus de refroidissement solidifie la couche d'étain.
Inspection du revêtement : L'épaisseur et la qualité du revêtement d'étain sont inspectées pour s'assurer qu'elles répondent aux spécifications.

5. Traitement post-étamage

Processus de finition : Des processus supplémentaires, tels que le polissage ou un nettoyage plus poussé, peuvent être appliqués pour améliorer la finition de surface ou préparer les composants à l'assemblage.
Contrôle qualité : Des inspections finales sont effectuées pour s'assurer que les composants répondent à toutes les normes requises avant d'être expédiés pour être utilisés dans la fabrication.

Avantages du processus d'étamage par ultrasons

Nettoyage amélioré : L'étape de nettoyage par ultrasons garantit que les surfaces sont exemptes de contaminants, ce qui est essentiel pour l'adhérence et les performances.
Revêtement uniforme : L'application d'ondes ultrasonores pendant l'étamage favorise une répartition uniforme de la couche d'étain.
Efficacité : Le processus réduit le temps requis pour le nettoyage et l'étamage, augmentant ainsi l'efficacité globale de la production.

En résumé, le processus d'étamage par ultrasons combine des techniques de nettoyage et de revêtement avancées pour produire des composants fiables et de haute qualité adaptés à diverses applications dans l'électronique et d'autres industries.
