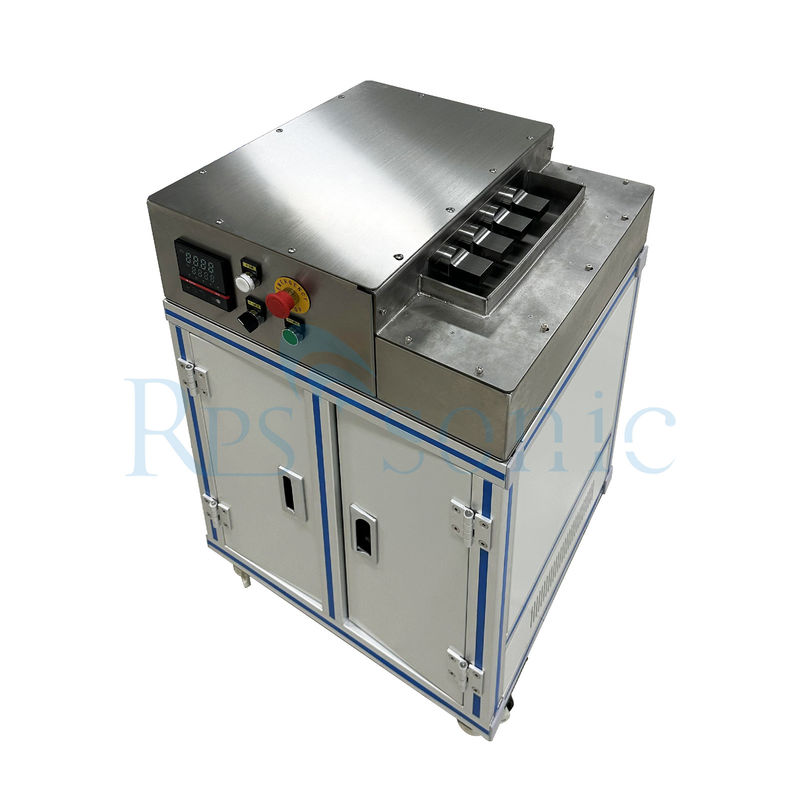

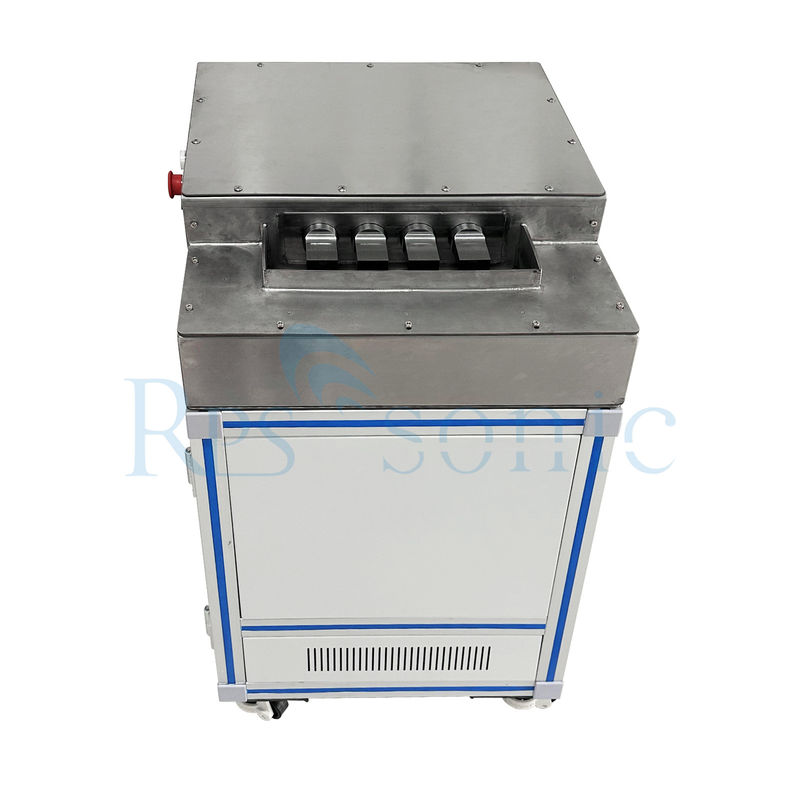

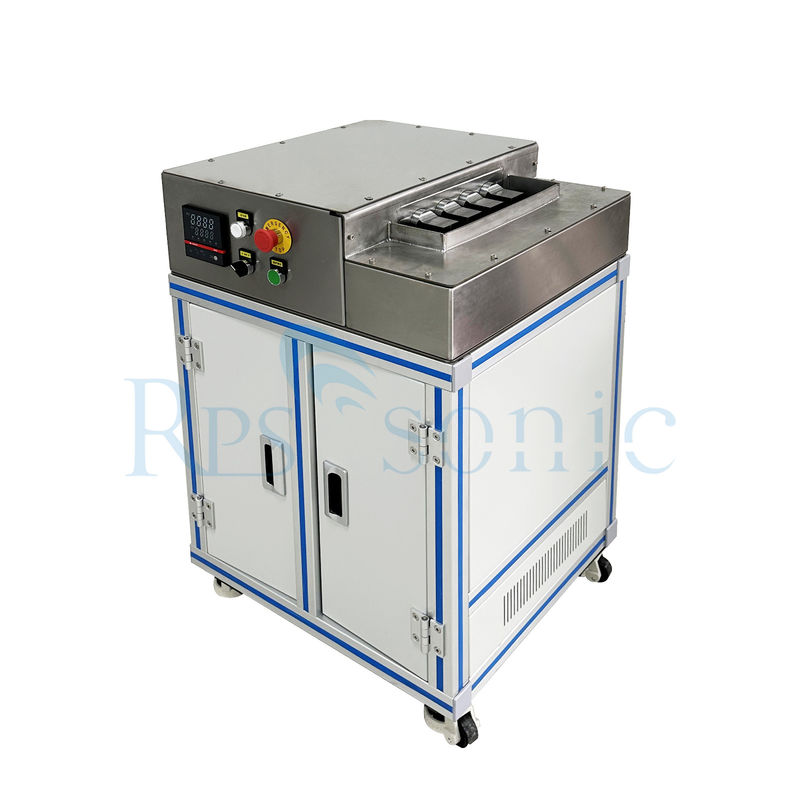

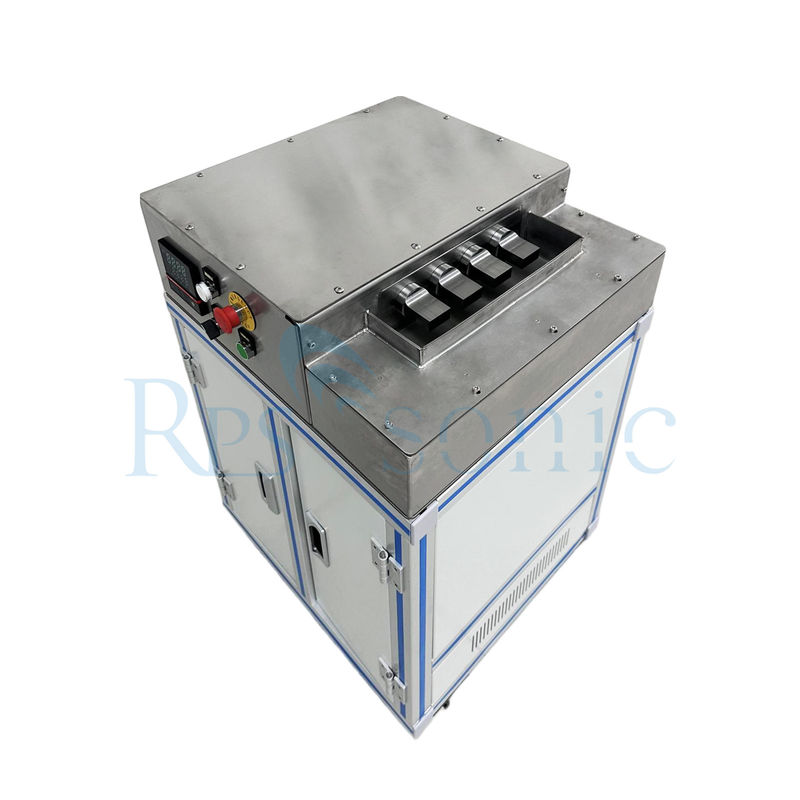

Machine à étamer par ultrasons pour fil d'aluminium

Machine à conserver par ultrasons du fil d'aluminium

Qu'est-ce qu'une machine à conserver à ultrasons?

Une machine à conserver par ultrasons est un équipement spécialisé utilisé dans l'industrie de la fabrication d'électronique.qui consiste à revêtir les surfaces métalliques d'une couche d'étainCeci est particulièrement important pour améliorer la soudurabilité et prévenir la corrosion des composants tels que les fils, les connecteurs et les cartes de circuits.

Caractéristiques essentielles des machines à conserver par ultrasons:

Technologie ultrasonique: utilise des ondes sonores à haute fréquence pour créer des bulles de cavitation microscopiques dans un bain liquide, aidant à éliminer les contaminants et améliorant l'adhérence de l'étain.

Efficacité: l'action ultrasonique permet un étainage plus rapide et plus uniforme que les méthodes traditionnelles.

Qualité: produit un revêtement d'étain plus lisse et plus cohérent, ce qui améliore la conductivité électrique et la longévité des composants.

Amiable avec l'environnement: utilise souvent des produits chimiques moins nocifs que les procédés d'étainage classiques, ce qui réduit l'impact environnemental.

Versatilité: Convient pour différents matériaux et formes de composants, ce qui le rend utile dans de multiples applications.

Applications:

Fabrication d'électronique: Utilisé pour préparer et revêtir des composants électroniques pour la soudure.
Industrie automobile: conserve des connecteurs et du câblage pour améliorer la fiabilité.
Télécommunications: revêtement des composants pour assurer une transmission efficace du signal.

Dans l'ensemble, les machines d'étainage par ultrasons sont essentielles pour assurer des finitions de surface de haute qualité dans les composants électroniques, contribuant ainsi à une meilleure performance et fiabilité des produits finis.

Pourquoi utiliser l'étainage par ultrasons pour le fil d'aluminium?

Casse la couche d'oxyde d'aluminium

L'aluminium forme naturellement une couche d'oxyde (Al2O3), ce qui empêche une bonne liaison de la soudure.

La cavitation par ultrasons (20 ‰ 40 kHz) perturbe cette couche, permettant à la soudure fondue de s'adhérer.

Soudage sans flux

Réduit ou élimine le besoin de flux chimique, rendant le processus plus propre et plus écologique.

Des liens plus forts et plus fiables

Assure un revêtement de soudure uniforme sans vides ni points faibles.

Plus rapide et plus efficace que les méthodes traditionnelles

Les machines à conserve à ultrasons utilisent l'effet de cavitation et les vibrations mécaniques générées par les ultrasons dans le liquide d'étain fondu pour obtenir un traitement de conserve sur la surface métallique.Le processus spécifique est le suivant::
Génération de signaux électriques à haute fréquence: Le générateur à ultrasons génère des signaux électriques à haute fréquence, généralement avec une fréquence d'environ 20-30 kHz.
Amplification et conversion du signal: après que le signal électrique a été amplifié par le haut-parleur, il est transmis au transducteur à ultrasons,qui convertit le signal électrique en vibration mécanique et génère des ondes sonores à haute fréquence.

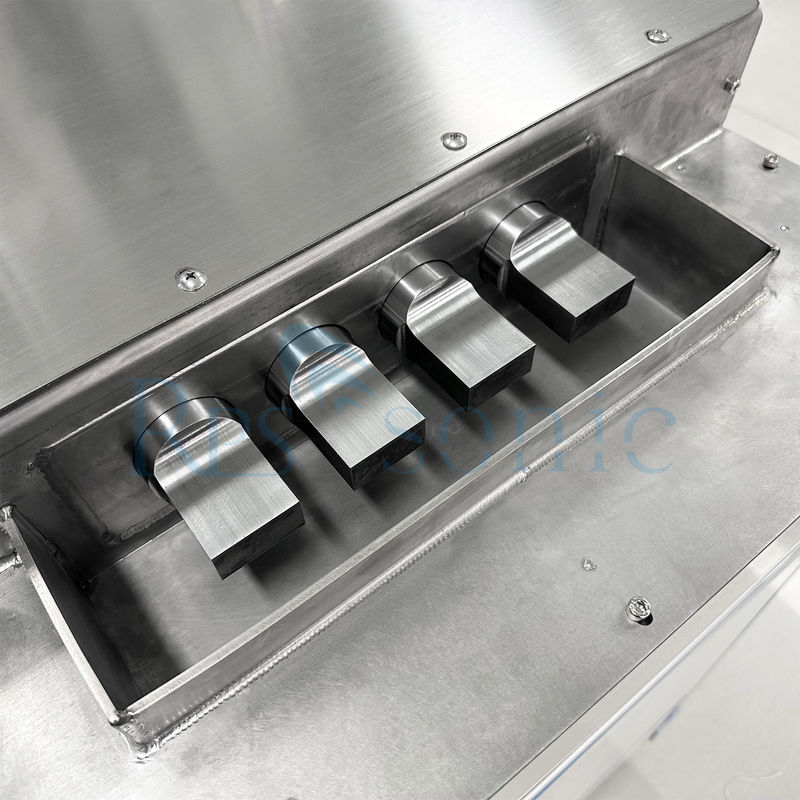

Peeling de la couche d'oxyde: L'onde sonore est transmise à la tête de travail, qui applique une vibration au liquide d'étain pour générer de minuscules bulles dans le liquide d'étain fondu.Lorsque la pression acoustique atteint une certaine valeurCes effets physiques peuvent détruire et éliminer la couche d'oxyde sur la surface du métal.
Pénétration et adhésion de l'étain liquide: l'énergie de vibration pousse l'étain liquide dans les micropores et les espaces métalliques,de sorte que le liquide d'étain peut mouiller la surface métallique et former une couche d'étain uniforme et ferme sur elle, en éliminant les bulles de soudage et en améliorant l'adhérence et l'étanchéité entre les soudures ou entre l'étain et les soudures.

Quelles industries adoptent actuellement la technologie d'étainage par ultrasons?

La technologie d'étainage par ultrasons est adoptée dans diverses industries, principalement en raison de son efficacité et de sa qualité supérieure.

1. Fabrication électronique

Il est largement utilisé pour l'étainage des circuits imprimés, des connecteurs et des composants électroniques afin d'améliorer la soudabilité et de prévenir la corrosion.

2. Industrie automobile

Utilisé pour l'étainage des câbles, des connecteurs et des unités de commande électronique, assurant des connexions et des performances fiables.

3. télécommunications

Utilisé pour le revêtement de composants tels que les antennes, les circuits imprimés et les connecteurs, améliorant la transmission du signal et la durabilité.

4. Aérospatiale

Adopté pour les composants critiques où la fiabilité et les performances sont primordiales, en particulier dans le câblage et les ensembles électroniques.

5. Produits médicaux

Utilisé dans la fabrication d'équipements et de dispositifs médicaux où des connexions fiables et de haute qualité sont essentielles pour la sécurité et la fonctionnalité.

6. Les énergies renouvelables

Elle est utilisée dans la production de panneaux solaires et de composants d'éoliennes pour améliorer les connexions électriques et la résistance aux facteurs environnementaux.

7. Équipement industriel

Utilisé pour l'étainage des connecteurs et du câblage dans diverses machines industrielles, améliorant ainsi l'efficacité opérationnelle et la durée de vie.

8Électronique de consommation

Adopté pour la fabrication d'articles tels que les smartphones, les ordinateurs et les appareils électroménagers, où la qualité et les performances sont essentielles.

9. Défense et militaire

Employé dans la production de systèmes électroniques sûrs et fiables utilisés dans les applications de défense, garantissant des normes élevées de qualité et de durabilité.

Pouvez-vous expliquer plus en détail le processus d'étainage par ultrasons?

Le procédé d'étainage par ultrasons implique plusieurs étapes clés et utilise la technologie ultrasonique pour améliorer l'étainage des surfaces métalliques.

1. Préparation des composants

Nettoyage: Avant l'étainage, les composants doivent être soigneusement nettoyés pour éliminer les contaminants tels que les huiles, la saleté et l'oxydation.
Inspection: les composants sont inspectés pour détecter les défauts ou les irrégularités susceptibles d'affecter le processus d'étainage.

2. Nettoyage par ultrasons

Bain ultrasonique: Les composants sont immergés dans une solution de nettoyage liquide (souvent à base d'eau) dans un réservoir de nettoyage par ultrasons.
Ondes ultrasoniques: Les ondes sonores à haute fréquence sont générées à l'aide de transducteurs, créant des changements de pression rapides dans le liquide.Cela conduit à la formation et à l'effondrement de bulles microscopiques (cavitation).
Nettoyage efficace: l'action de cavitation élimine efficacement les contaminants de la surface des composants, assurant ainsi un substrat propre pour l'étainage.

3. Processus d' étainage

Bain d'étain: Après le nettoyage, les composants sont transférés dans un bain d'étain contenant de l'étain fondu ou un alliage d'étain.
Application par ultrasons: les ondes ultrasoniques sont appliquées pendant le processus d'étainage.

Amélioration du transfert de chaleur: Les vibrations augmentent le mouvement des particules d'étain, favorisant un meilleur transfert de chaleur et une fusion plus rapide.
Amélioration de l'humidité: les ondes ultrasoniques facilitent l'humidité du substrat par l'étain fondu, assurant ainsi un revêtement uniforme.

Contrôle du temps et de la température: le processus est contrôlé pour un temps et une température optimaux afin d'obtenir l'épaisseur et la qualité souhaitées de la couche d'étain.

4. refroidissement et solidification

Refroidissement: après revêtement, les composants sont retirés du bain de conserve et laissés refroidir.
Inspection du revêtement: l'épaisseur et la qualité du revêtement d'étain sont inspectées pour s'assurer qu'ils répondent aux spécifications.

5. Traitement après étainage

Processus de finition: Des procédés supplémentaires, tels que le polissage ou un nettoyage supplémentaire, peuvent être appliqués pour améliorer la finition de la surface ou préparer les composants pour l'assemblage.
Contrôle de la qualité: Les inspections finales sont effectuées pour s'assurer que les composants répondent à toutes les normes requises avant d'être expédiés pour être utilisés dans la fabrication.

Les avantages de l'étainage par ultrasons

Nettoyage amélioré: L'étape de nettoyage par ultrasons garantit que les surfaces sont exemptes de contaminants, ce qui est essentiel pour l'adhérence et les performances.
Couche uniforme: l'application d'ondes ultrasoniques lors de l'étainage favorise une distribution uniforme de la couche d'étain.
Efficacité: le procédé réduit le temps nécessaire au nettoyage et à l'étainage, ce qui augmente l'efficacité globale de la production.

En résumé, le procédé d'étainage par ultrasons combine des techniques de nettoyage et de revêtement avancées pour produire de haute qualité,composants fiables adaptés à diverses applications dans l'électronique et d'autres industries.
