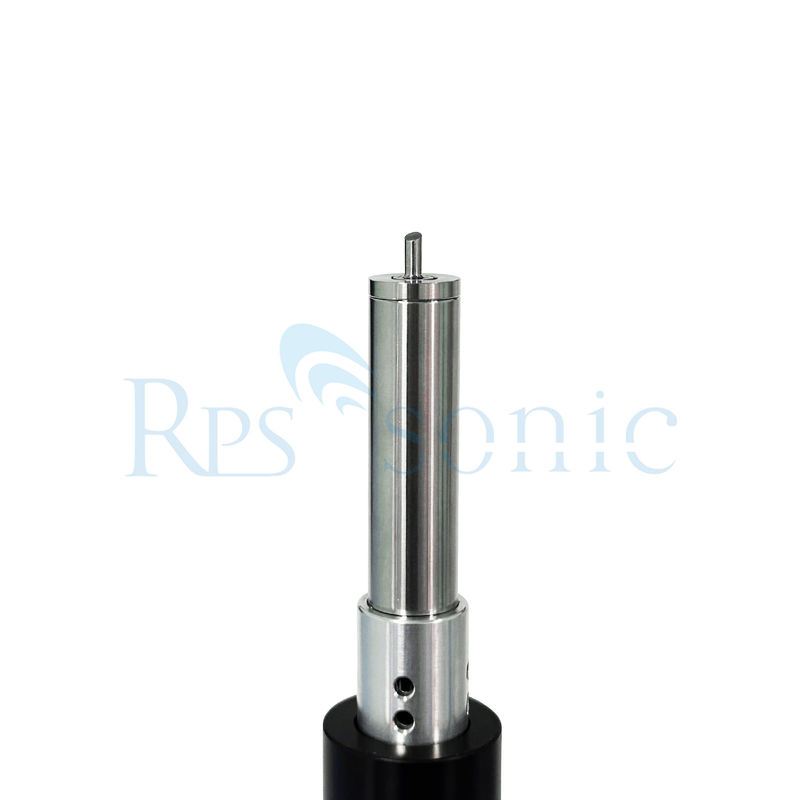

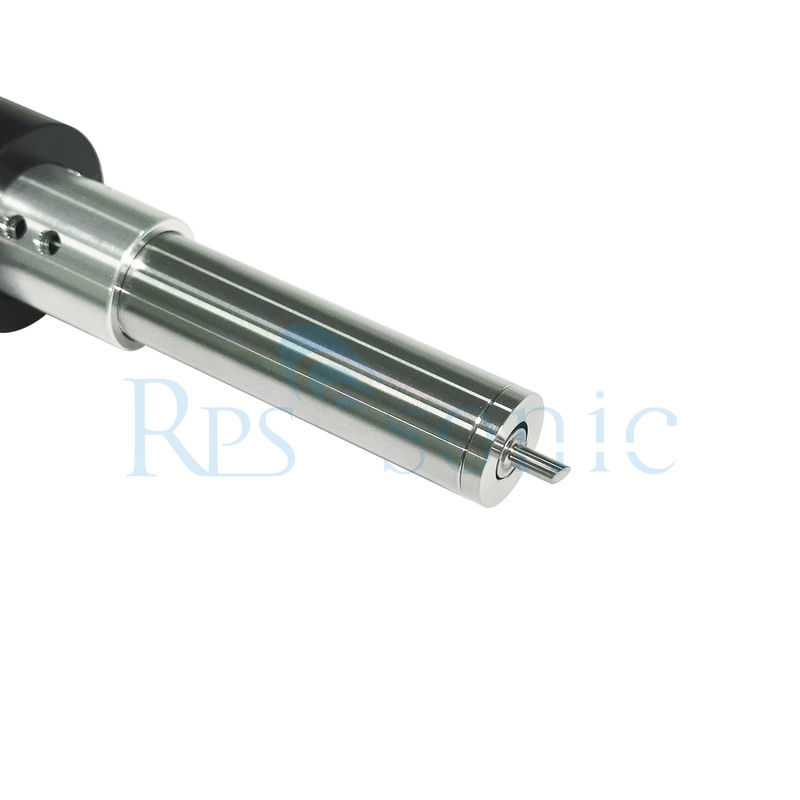

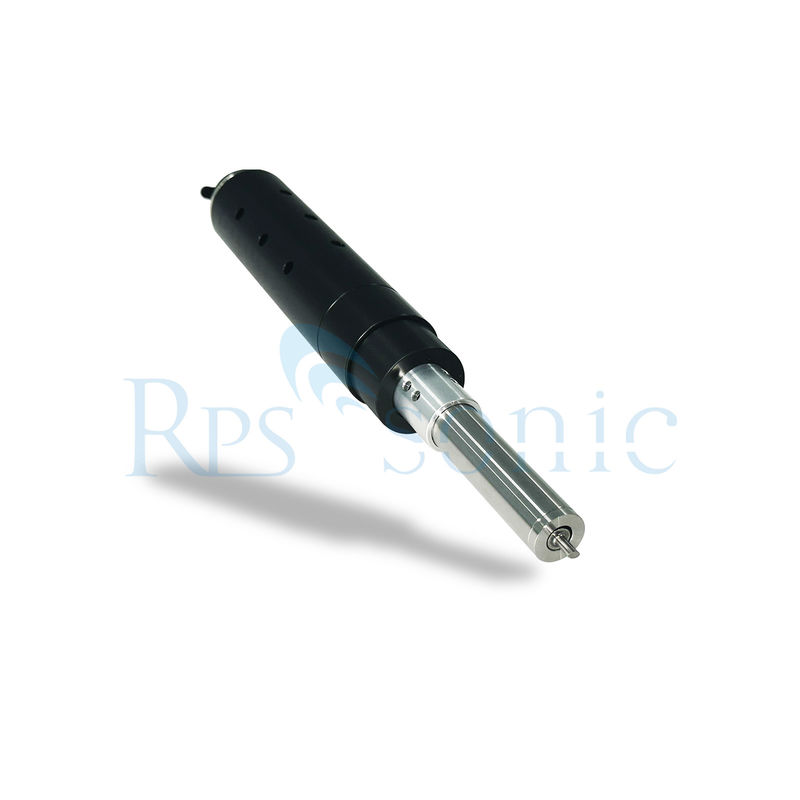

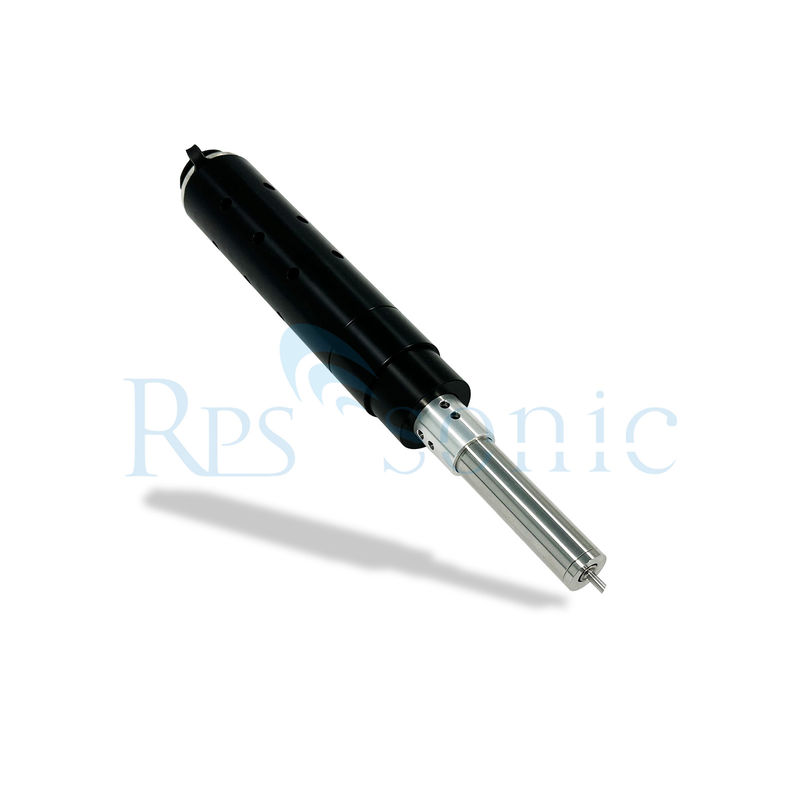

Fer à souder ultrasonique portatif Nouveau fer à friser roulant
Un fer à souder ultrasonique est un outil de soudure spécialisé qui utilise des vibrations ultrasoniques pour améliorer le processus de soudure, en particulier pour les matériaux difficiles comme les métaux non ferreux, les composants plaqués ou les surfaces avec des oxydes tenaces. Voici une description détaillée de ses caractéristiques, de ses principes de fonctionnement, de ses applications et de ses avantages :
Contrairement aux fers à souder traditionnels qui reposent uniquement sur la chaleur, les fers à souder ultrasoniques combinent la chaleur avec des vibrations mécaniques à haute fréquence (ondes ultrasonores, généralement à 20–40 kHz). Les mécanismes clés sont :
- Nettoyage assisté par vibration : Les ondes ultrasonores génèrent des micro-cavitations et des forces de cisaillement qui décomposent les couches d’oxyde et les contaminants sur la surface de la pièce. Ceci est essentiel car les oxydes (par exemple, sur l’aluminium, le cuivre ou l’acier inoxydable) peuvent empêcher la soudure d’adhérer correctement.
- Mouillage amélioré : En éliminant les oxydes, la soudure (souvent sans plomb ou des alliages spécialisés) peut « mouiller » la surface plus efficacement, formant ainsi une forte liaison métallurgique.
- Transfert de chaleur : Le fer fournit toujours de l’énergie thermique pour faire fondre la soudure, mais les vibrations ultrasoniques améliorent considérablement l’efficacité du processus.

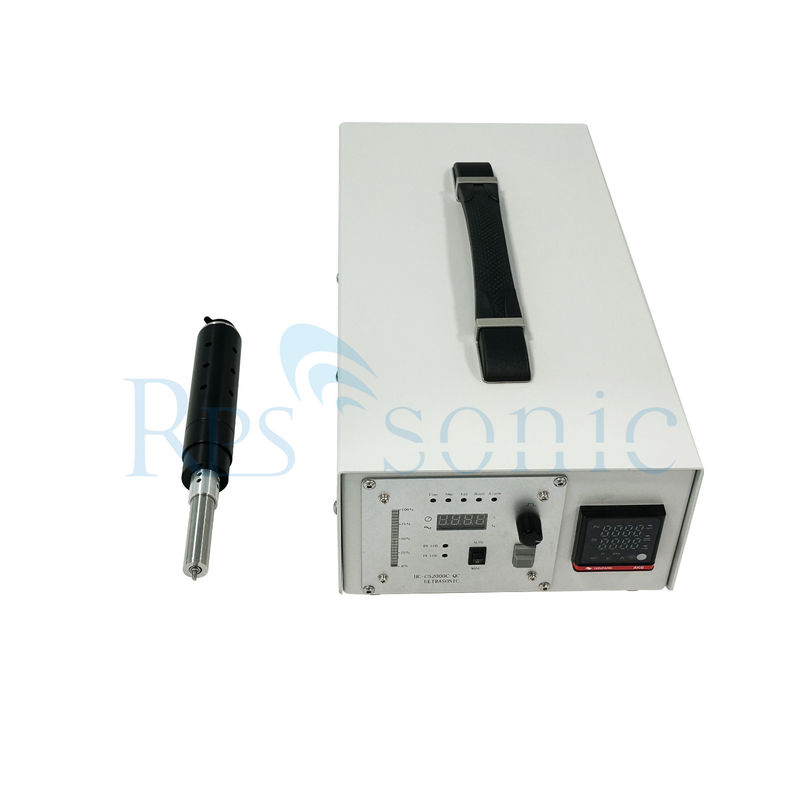

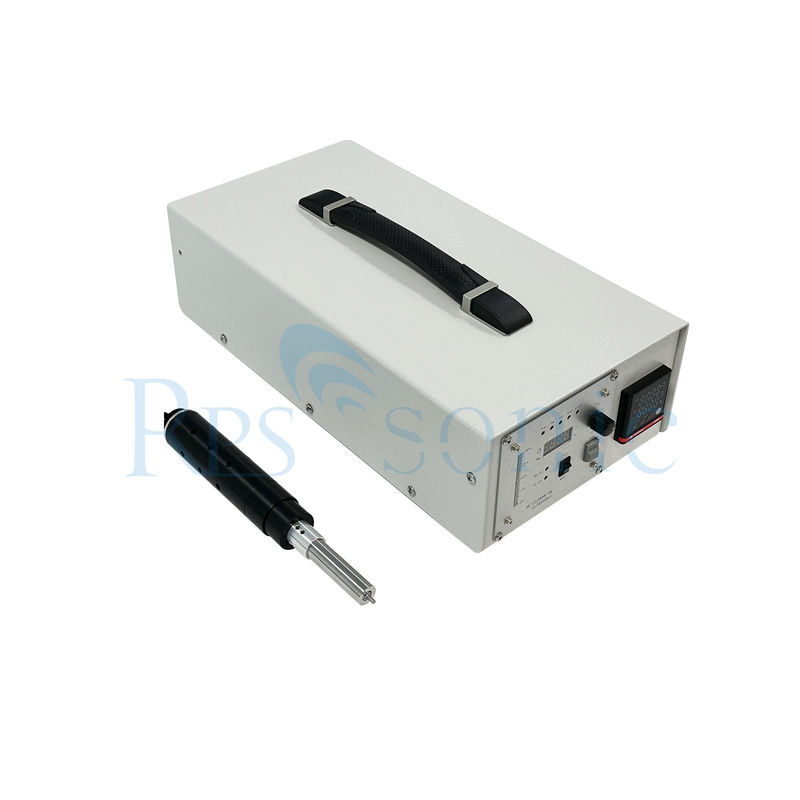

Un fer à souder ultrasonique comprend généralement :
- Transducteur ultrasonique : Convertit l’énergie électrique en vibrations mécaniques.
- Pointe de soudure : Conduit à la fois la chaleur et les ondes ultrasonores vers la pièce. La pointe est souvent fabriquée à partir de matériaux durables (par exemple, du titane ou de l’acier revêtu) pour résister aux vibrations à haute fréquence.
- Alimentation électrique : Fournit à la fois de la chaleur (via un élément chauffant) et de l’énergie ultrasonique au transducteur.
- Unité de contrôle : Ajuste des paramètres tels que la température, l’amplitude des vibrations et le temps de soudure.
La soudure ultrasonique est idéale pour les scénarios où la soudure traditionnelle échoue en raison de l’oxydation ou de la complexité des matériaux. Les utilisations courantes incluent :
- Fabrication électronique : Soudure de composants en aluminium ou en cuivre dans les circuits imprimés, en particulier pour les applications à haute fiabilité comme l’aérospatiale ou l’électronique automobile.
- Bijouterie et travail des métaux : Assemblage de métaux non ferreux (par exemple, argent, or, aluminium) sans chaleur excessive, ce qui peut endommager les conceptions délicates.
- Production de panneaux solaires : Liaison de rubans en aluminium ou en cuivre aux cellules solaires, où les couches d’oxyde sont prévalentes.
- Dispositifs médicaux : Soudure de minuscules composants dans les équipements médicaux, nécessitant des joints précis et propres.
- Travaux de réparation : Dessoudage ou retouche de composants sur des cartes oxydées ou corrodées.
| Fonctionnalité |
Soudure ultrasonique |
Soudure traditionnelle |
| Élimination des oxydes |
Automatique via des vibrations ultrasoniques. |
Nécessite un flux ou un nettoyage manuel. |
| Mouillage de la soudure |
Excellent, même sur les métaux difficiles. |
Mauvais sur les surfaces oxydées sans flux. |
| Dépendance au flux |
Besoin réduit de flux (respectueux de l’environnement). |
Forte dépendance au flux (peut provoquer des résidus). |
| Exposition à la chaleur |
Moins de chaleur requise, réduisant le risque de dommages. |
Une chaleur plus élevée peut endommager les composants sensibles. |
| Solidité des joints |
Liaisons plus solides et plus fiables. |
Variable, selon la propreté de la surface. |
- Coût : Les fers à souder ultrasoniques sont plus chers que les modèles traditionnels en raison du transducteur et de l’électronique supplémentaires.
- Complexité : Nécessite un étalonnage minutieux de la température et des paramètres de vibration pour différents matériaux.
- Usure de la pointe : La pointe de soudure peut se dégrader plus rapidement en raison des vibrations continues, ce qui nécessite un remplacement régulier.
- Bruit : Les vibrations ultrasoniques peuvent produire des sons aigus (bien que souvent en dessous de la plage d’audition humaine, selon la fréquence).
- Unités portatives : Portables pour les tâches de soudure manuelles (par exemple, les travaux de réparation ou la production à petite échelle).
- Systèmes montés sur établi : Modèles de qualité industrielle pour les chaînes d’assemblage automatisées, offrant un contrôle précis de la chaleur et des vibrations.
- Pistolets à souder ultrasoniques : Combinent la soudure et l’application de flux en un seul outil, optimisant ainsi l’efficacité.
- Réduction du flux : En minimisant la dépendance aux flux chimiques, la soudure ultrasonique réduit les déchets dangereux et améliore la sécurité sur le lieu de travail.
- Gestion de la chaleur : Une faible production de chaleur réduit le risque de brûlures ou de dommages thermiques aux composants.
Les fers à souder ultrasoniques sont indispensables pour assembler des matériaux difficiles lorsque les méthodes traditionnelles ne suffisent pas. En fusionnant la chaleur avec la technologie ultrasonique, ils permettent d’obtenir des joints de soudure plus propres et plus solides avec moins de dépendance aux produits chimiques, ce qui les rend précieux dans les industries exigeant une grande précision et fiabilité. Que ce soit pour l’électronique délicate ou la fabrication de métaux robuste, leur capacité à surmonter l’oxydation garantit des résultats constants et professionnels.
Les fers à souder ultrasoniques jouent un rôle essentiel dans la fabrication électronique, en particulier pour les tâches impliquant des métaux non ferreux, des surfaces sujettes à l’oxydation, ou des composants sensibles où les méthodes de soudure traditionnelles sont difficiles. Vous trouverez ci-dessous leurs applications courantes dans ce domaine, ainsi que des informations techniques et des exemples :
L’aluminium est léger et rentable, mais forme une couche d’oxyde épaisse et tenace (Al₂O₃) qui repousse la soudure. La soudure ultrasonique résout ce problème en :
- Décomposant les oxydes : Les vibrations perturbent la couche Al₂O₃, permettant à la soudure (par exemple, les alliages aluminium-étain) de se lier directement au métal.
- Applications :
- Électronique de puissance : Liaison des dissipateurs thermiques en aluminium aux circuits imprimés dans les amplificateurs de puissance ou les régulateurs de tension pour améliorer la dissipation thermique.
- Électronique automobile : Soudure de fils ou de bornes en aluminium dans les capteurs de voiture, les phares à LED ou les systèmes de gestion de batterie (BMS) des véhicules électriques (VE).
- Électronique grand public : Assemblage de boîtiers ou de blindages en aluminium aux circuits imprimés dans les smartphones ou les ordinateurs portables pour la suppression des interférences électromagnétiques (EMI).
Bien que le cuivre se soude plus facilement que l’aluminium, l’oxydation (par exemple, CuO/Cu₂O) et les variations d’épaisseur du placage peuvent toujours causer des problèmes. La soudure ultrasonique améliore :
- Mouillage sur le cuivre oxydé : Utilisé dans les pistes de cuivre vieillies ou exposées sur les circuits imprimés lors de la réparation ou de la retouche.
- Applications :
- Circuits à courant élevé : Soudure de barres omnibus ou de pistes en cuivre épaisses dans les onduleurs, les entraînements de moteur ou les blocs-batteries (par exemple, dans les VE ou les systèmes d’énergie renouvelable).
- Circuits imprimés flexibles : Liaison de pistes flexibles en cuivre à des circuits imprimés rigides, où la chaleur traditionnelle peut endommager les substrats flexibles.
- Composants plaqués cuivre : Garantir des joints fiables sur les connecteurs, les commutateurs ou les relais plaqués cuivre.
Ces métaux résistent à la corrosion, mais ont une mauvaise soudabilité en raison d’oxydes stables (par exemple, Cr₂O₃ sur l’acier inoxydable). La soudure ultrasonique permet :
- Liaison métallurgique directe : En éliminant les oxydes, la soudure (souvent avec une teneur en nickel ou en argent) adhère sans flux excessif.
- Applications :
- Électronique industrielle : Soudure de supports ou de boîtiers en acier inoxydable aux circuits imprimés dans des environnements difficiles (par exemple, automatisation d’usine, équipement pétrole/gaz).
- Dispositifs médicaux : Liaison de composants plaqués nickel dans les stimulateurs cardiaques, les équipements d’IRM ou les instruments chirurgicaux, où la biocompatibilité et la fiabilité sont essentielles.
Les réglementations environnementales (par exemple, RoHS) favorisent l’utilisation de soudures sans plomb (par exemple, Sn-Ag-Cu), qui ont des points de fusion plus élevés et une moins bonne capacité de mouillage. La soudure ultrasonique y remédie en :
- Réduisant la tension superficielle : Les vibrations aident la soudure sans plomb à s’écouler dans les espaces restreints ou les composants à pas fin.
- Applications :
- Circuits imprimés haute densité : Soudure de microprocesseurs, de BGA (réseaux de billes) ou de QFN (boîtiers plats sans plomb) avec un minimum de résidus de flux.
- Électronique aérospatiale : Respect des normes strictes pour les joints sans plomb et à faible dégagement gazeux dans les composants avioniques ou satellites.
|
|
|
|
|
Amplitude ultrasonique réglable
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
