analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur

analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur

analyseur ultrasonique d'impédance de l'écran 8inch

analyseur ultrasonique de l'impédance 500khz

analyseur ultrasonique de la fréquence 1khz

Lieu d'origine:

La Chine

Nom de marque:

Rps-sonic

Certification:

CE

Numéro de modèle:

PV520A

Nous contacter

Demandez un devis
Détails de produit
Fréquence:
1khz-1mhz
Précision d'essai:
<0>
Vitesse d'essai:
5s
Précision de fréquence:
±10ppm
Résolution de phase:
0,15
La température de travail:
10 ̊40 degrés Celsius
Chaîne d'impédance:
1Ω~1MΩ
Nom du produit:
Analyseur d'impédance ultrasonique à haute sensibilité de 1 kHz à 500 kHz pour les tests de transduc
Conditions de paiement et d'expédition
Quantité de commande min
1pcs
Prix
negotiable
Détails d'emballage
Carton
Délai de livraison
1days
Conditions de paiement
T/T, Western Union
Capacité d'approvisionnement
200pcs/month
Description du produit

Analyseur d'impédance ultrasonique de haute sensibilité de 1 à 500 Khz pour les tests de cornes et de transducteurs à ultrasons

Équipement de mesure à écran tactile Analyseur d'impédance ultrasonique pour transducteur piézocéramique Convertisseur de céramique Pzt



Paramètre



Nom de l'article PV520A
Fréquence 1Khz~500Khz/ 1Mhz /3Mhz /5Mhz Facultatif
Caractéristique du produit Portable, écran de 8 pouces, écran tactile complet
Dimension L24cm, W19cm, H10cm
Indice de mesure Tous les paramètres, le graphique
Précision de mesure < 0,5%
Mesure de la vitesse 5/S réglable une fois (600 points de balayage)
Précision de fréquence ± 10 ppm
Plage d'impédance 1Ω à 1MΩ
Étape de fréquence 0.1 Hz ~ tout





Définition



Testeur d'impédance par ultrasons Piezoview, également appelé instrument de mesure de fréquence par ultrasons, analyseur de paramètres du transducteur par ultrasons, testeur d'impédance du transducteur par ultrasons,Analyseur de performance par ultrasons, Cet instrument se compose de deux parties: matériel et logiciel. Un instrument de test professionnel dans le domaine des ultrasons développé pour Hangzhou Wanjian Technology Co., Ltd.Le produit peut mesurer et évaluer les paramètres, la qualité et la qualité de divers appareils et équipements tels que les têtes d'outils à ultrasons (molds à ultrasons), les feuilles de céramique piézoélectriques, les transducteurs piézoélectriques, les machines de nettoyage à ultrasons,machines à souder par ultrasons, concasseurs à ultrasons, équipements de traitement à ultrasons, etc. Des performances complètes.



Plage de fréquences: 1KHz à 1MHz



Nouveau en 2021: analyseur d'impédance ultrasonique,Les produits de la série PV520A sont développés conjointement par le département d'automatisation de l'université Tsinghua et l'institut d'acoustique., Académie chinoise des sciences, et sont utilisés pour des solutions complètes pour la détection des appareils et équipements à ultrasons piézoélectriques.



Le PV520A est une nouvelle génération d'analyseur de composants à ultrasons développé sur la base du PV70A-P (version informatique) et du PV70A-D (version affichage intégrée), combinant les avantages des deux premiers.Ses caractéristiques sont les suivantes::

1Le grand écran et le plein écran tactile permettent au PV520A d'avoir l'expérience de fonctionnement du PV70A-P (version informatique) sans la sensation encombrante de fonctionnement de l'ordinateur.

2En s'appuyant sur la nouvelle capacité de traitement de données du processeur ARM super puissant, la précision de mesure de PV520A est beaucoup plus élevée que celle de PV70A-D (version d'affichage intégrée),qui peut atteindre le niveau de PV70A-P (version informatique).

3Le fonctionnement tactile à plein écran est plus convivial et il n'est pas nécessaire de disposer d'un grand nombre de boutons physiques du PV70A-D (version intégrée d'affichage),Ainsi, le fonctionnement de l'instrument devient extrêmement simple, en même temps que la taille du produit est plus petite, le poids est plus léger et la portabilité est meilleure.

4Il peut être connecté à un ordinateur pour un fonctionnement tel que PV70A-P, et le logiciel est entièrement compatible, de sorte que les utilisateurs n'ont plus besoin d'être familiarisés avec les opérations du logiciel.



Caractéristiques



L'équipement d'essai est la partie la plus importante du contrôle de la qualité du produit, de sorte que la "crédibilité" du produit est très importante.

1Technologie développée conjointement par l'Université de Tsinghua et l'Institut d'acoustique de l'Académie chinoise des sciences.

2Il y a 15 ans que nos produits de la série PV60A/70A ont été introduits sur le marché en 2001.Ils ont été utilisés par des milliers de clients dans l'industrie et sont devenus de facto les normes de mesure de l'industrie ultrasonique.

3Au cours des 15 dernières années, plus de 200 instituts de recherche universitaires ont utilisé nos instruments, car les instituts de recherche universitaires ont souvent plus de 200000 instruments agilents importés 4294ANos instruments ont été testés contre les instruments Agilent importés de nombreuses fois.

4Nos instruments ont été sélectionnés par de nombreuses entreprises allemandes et américaines d'application d'ultrasons comme instruments d'essai.Si vous choisissez un instrument fabriqué en Chine, il doit être construit sur la base d'une pleine confiance.



Pour la mesure ultrasonique, les plus importants sont le graphique des cercles d'admission et le graphique logarithmique (ces deux graphiques sont les principales méthodes de jugement qualifié), et plus de dix paramètres:fréquence de résonance Fs, conductivité maximale Gmax, bande passante F2-F1, fréquence antirésonance Fp, facteur de qualité Qm, capacité libre CT, résistance dynamique R1, inductance dynamique L1, capacitance dynamique C1,capacité statique C0Les analyseurs de composants à ultrasons de la série PV520A sont adaptés à la mesure de divers dispositifs à ultrasons, notamment:appareils de traitement de l'air, machines de nettoyage par ultrasons, soudeurs de plastique par ultrasons, hydroacoustique, matériaux magnétostrictifs, pulvérisateurs par ultrasons, atomisation par ultrasons, nettoyage dentaire par ultrasons, radar de retour,échelle ultrasonique, la phacoémulsification, le décapage par ultrasons, les moteurs à ultrasons et tous les autres appareils et équipements qui utilisent la piézoélectricité et les ultrasons.



Application du projet



Le testeur d'impédance du transducteur peut mesurer et évaluer les paramètres et les performances de divers appareils et équipements tels que les feuilles de céramique piézoélectrique, les transducteurs piézoélectriques,machines à nettoyer par ultrasonsIl est plus intuitif et pratique de juger par diagramme de cercle d'admission et diagramme de courbe de conductivité.

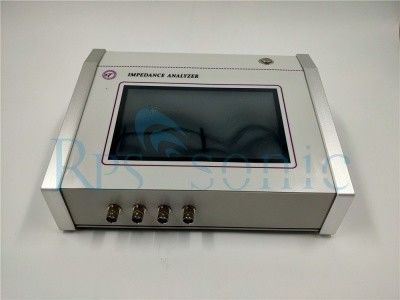

analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur 0analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur 1

analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur 2analyseur ultrasonique d'impédance de sensibilité élevée de 1khz 500Khz pour l'essai de transducteur 3
