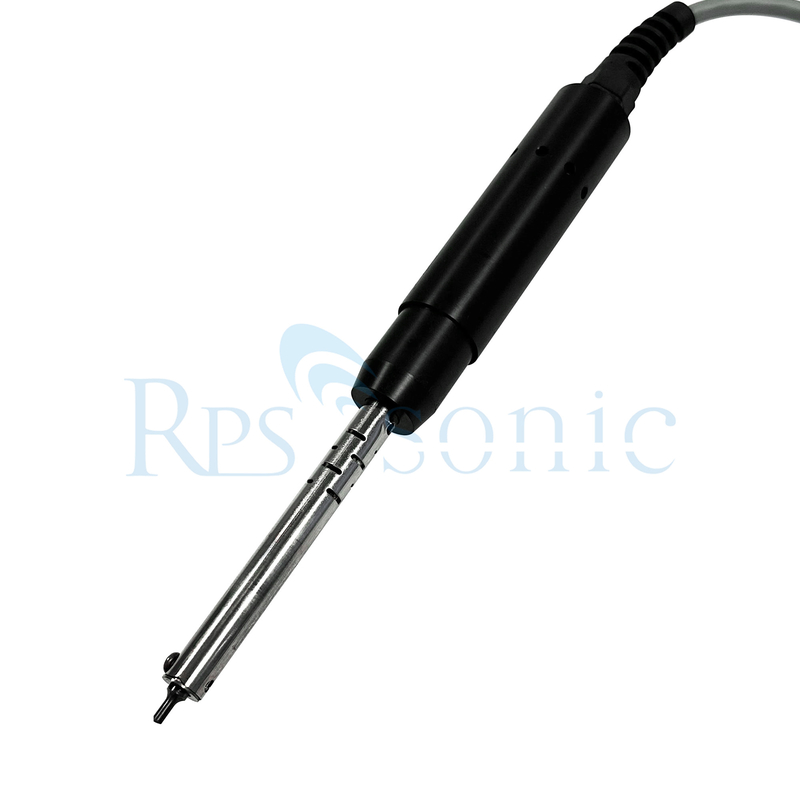

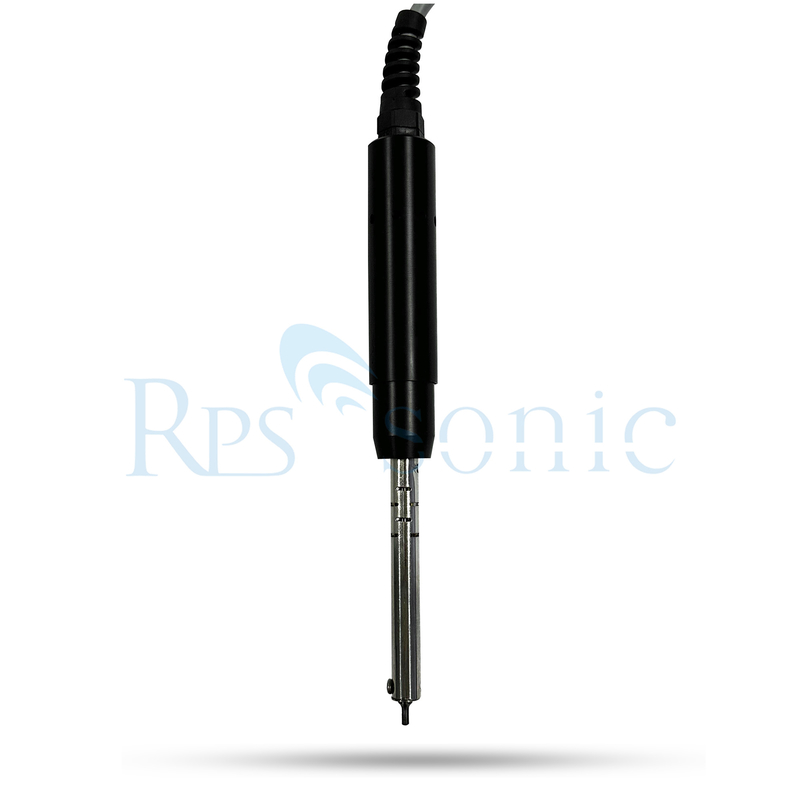

Fer à souder par ultrasons pour verre et PCB

Un fer à souder à ultrasons est un outil de soudage spécialisé qui utilise la technologie à ultrasons pour améliorer le processus de soudage.

Principe de fonctionnement

Génération de vibrations par ultrasons: le soudeur à ultrasons est équipé d'un transducteur à ultrasons.Ce transducteur convertit l'énergie électrique en vibrations mécaniques à haute fréquence dans la gamme de fréquences ultrasoniques, généralement compris entre 20 kHz et 100 kHz.
Impact sur la soudure et la pièce: lorsque la pointe du fer à souder entre en contact avec la soudure et la pièce à souder, les vibrations ultrasoniques sont transmises à la zone de joint de la soudure.Les vibrations à haute fréquence perturbent la couche d'oxyde sur la surface de la pièce et la soudureCela permet à la soudure d'humidifier les surfaces plus efficacement et de pénétrer dans les micro fissures et les pores de la pièce, ce qui donne lieu à un joint de soudure plus solide et plus fiable.

Les avantages

Excellente capacité de mouillage: elle peut améliorer considérablement l'effet de mouillage du soudure sur la surface de la pièce.il peut être difficile d'obtenir une bonne humidification sur certains matériaux ayant une faible soudabilitéCependant, le fer à souder à ultrasons peut surmonter ce problème, assurant une soudure plus uniforme et complète.
Joints de soudure de haute qualité: En favorisant une meilleure pénétration et adhésion de la soudure, la soudure par ultrasons permet de former des joints de soudure plus résistants et plus conducteurs électriques.Ceci est particulièrement important dans les applications où une fiabilité élevée est requise, comme dans l'industrie électronique pour la fabrication de circuits imprimés.
Réduction des dommages thermiques: comparativement aux méthodes de soudure traditionnelles qui reposent principalement sur des températures élevées pour faire fondre la soudure,La soudure par ultrasons peut obtenir de bons résultats de soudure à des températures relativement bassesCela contribue à réduire le risque de dommages thermiques à la pièce, en particulier pour les composants et les matériaux sensibles à la chaleur.
Convient pour divers matériaux: Il peut être utilisé pour souder une grande variété de matériaux, y compris certains métaux difficiles à souder comme l'aluminium et le cuivre.Les vibrations ultrasoniques peuvent briser les couches d'oxyde sur ces matériaux, permettant une soudure réussie.

Applications

Fabrication d'électronique: Il est largement utilisé dans la production de circuits imprimés (PCB), pour souder des composants tels que des résistances, des condensateurs, des circuits intégrés, etc. sur le PCB.La haute précision et la fiabilité du soudage par ultrasons assurent la qualité des produits électroniques.
Industrie automobile: dans la fabrication d'électronique automobile, telle que la production d'unités de commande du moteur, de modules d'électronique de puissance et de harnais de câblage automobile,la soudure par ultrasons est utilisée pour obtenir des connexions fiables entre différents composants.
Aérospatiale et défense: en raison de sa grande fiabilité et de sa capacité à manipuler des matériaux de haute performance, la soudure par ultrasons est utilisée dans la production d'électronique aérospatiale et de défense,où la qualité et la fiabilité des joints de soudure sont de la plus haute importance.
Fabrication de bijoux: Il est également utilisé dans l'industrie de la bijouterie pour souder des métaux précieux et des pierres précieuses.Le contrôle précis et le processus de soudure doux de la soudure par ultrasons aident à éviter les dommages aux matériaux délicats et à assurer la qualité des bijoux.

La structure

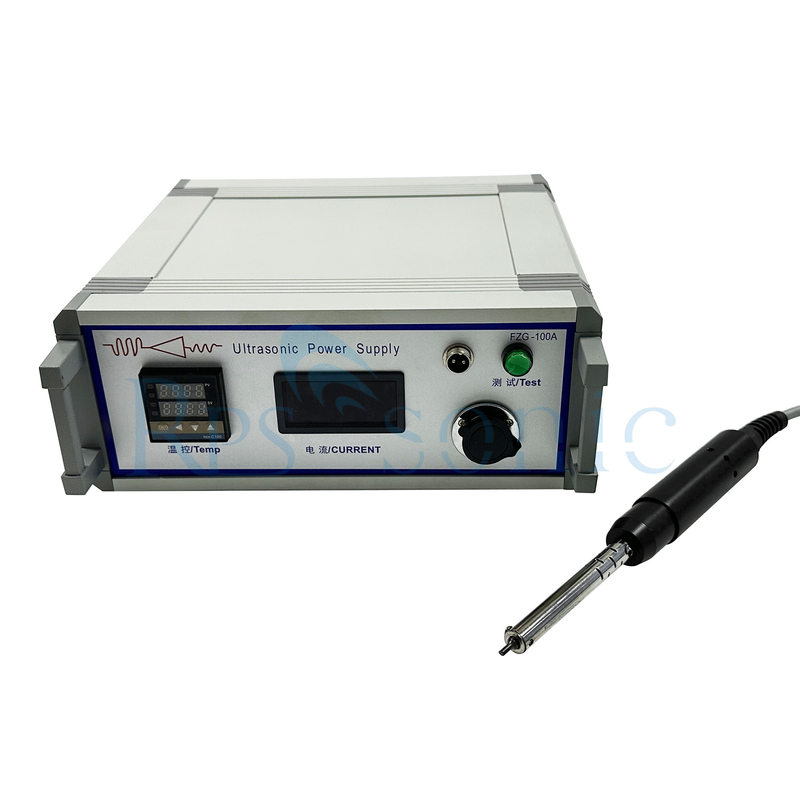

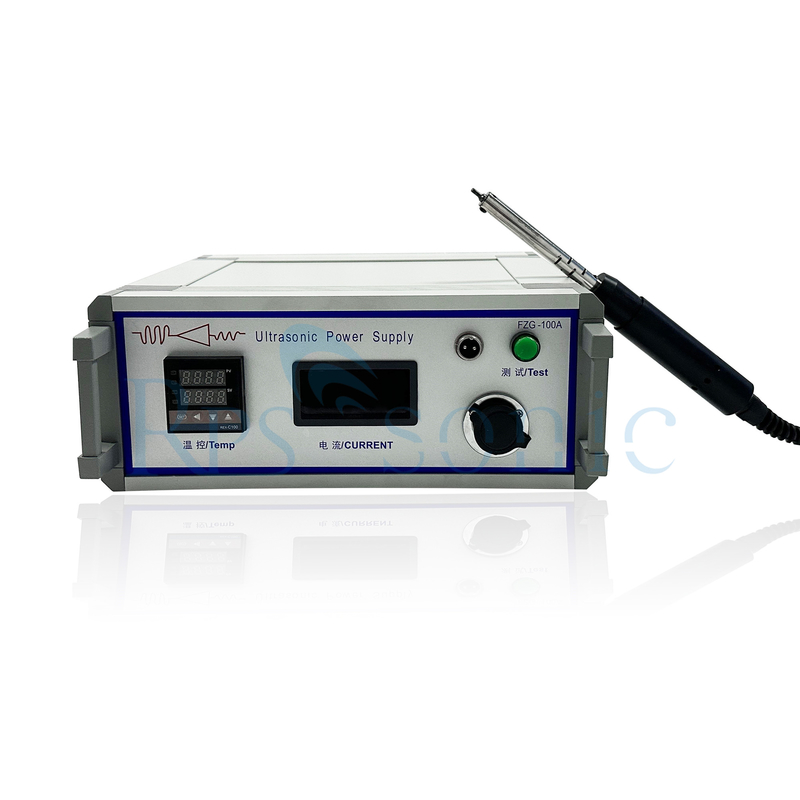

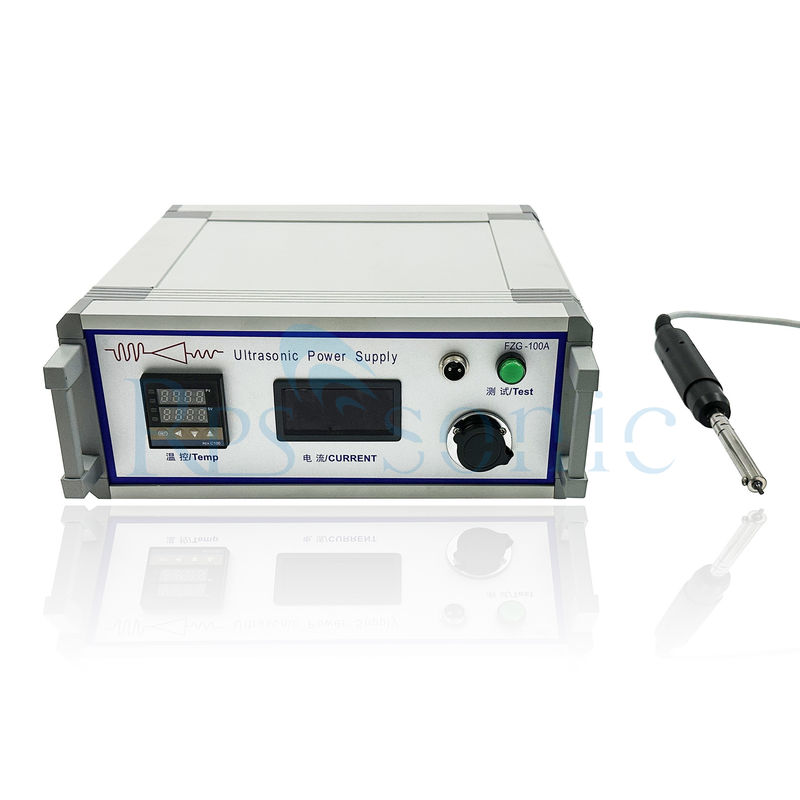

Générateur ultrasonique: Il s'agit du composant principal qui génère des signaux électriques à haute fréquence pour entraîner le transducteur ultrasonique.Il a généralement des fonctions telles que le réglage de la fréquence et le contrôle de la puissance pour s'adapter aux différentes exigences de soudage.
Transducteur à ultrasons: Comme mentionné précédemment, il convertit l'énergie électrique en vibrations mécaniques.Le transducteur est généralement constitué de matériaux piézoélectriques qui présentent l'effet piézoélectrique, ce qui signifie qu'ils peuvent se déformer lorsqu'un champ électrique est appliqué et générer un champ électrique lorsqu'ils sont déformés.

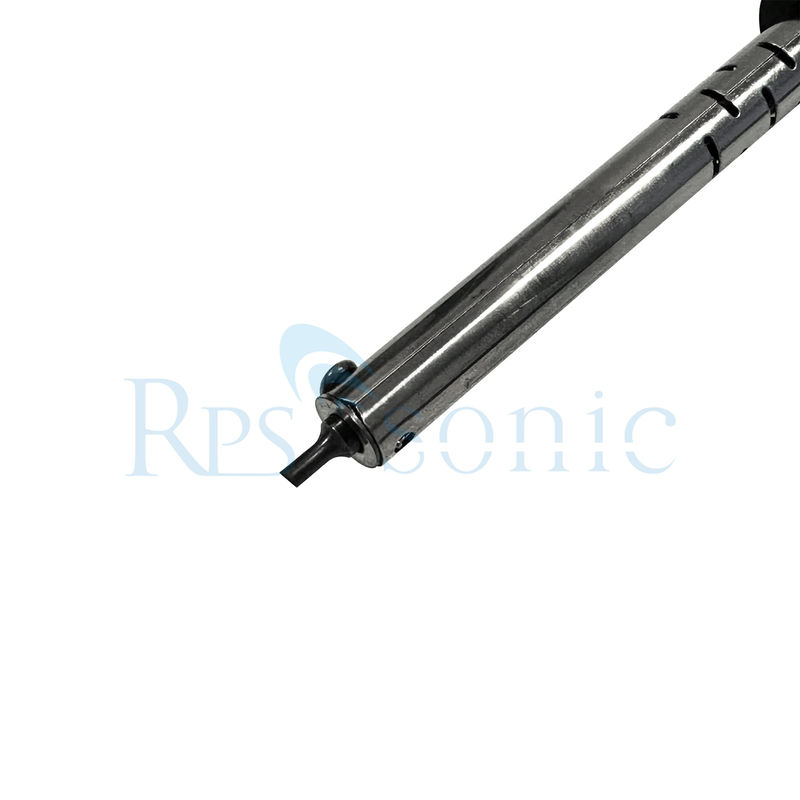

Point de soudure: La pointe de la soudure est conçue pour transmettre les vibrations ultrasoniques à la soudure et à la pièce.Il est généralement fabriqué à partir de matériaux résistants à la chaleur et conducteurs électriques tels qu'un alliage de cuivre ou de tungstène.La forme et la taille de la pointe du fer à souder peuvent être personnalisées en fonction des différentes applications de soudage.
Manche et système de refroidissement: la poignée de la soudure à ultrasons est conçue pour faciliter l'utilisation et l'adhérence.Il peut également être équipé d'un système de refroidissement pour empêcher la surchauffe du transducteur et d'autres composants pendant le fonctionnement.Ceci est généralement réalisé par des méthodes de refroidissement par air ou par refroidissement par eau.

Quels sont les avantages de l'utilisation d'une soudure par ultrasons par rapport à une soudure traditionnelle?
Y a-t-il des applications ou des industries spécifiques où les fer à souder à ultrasons sont couramment utilisés?
Peut-on utiliser une soudure à ultrasons pour tous les types de travaux de soudure?
