Lieu d'origine:
Chine
Nom de marque:
Rps-sonic
Certification:
CE
Numéro de modèle:
RPS-W20
Nous contacter

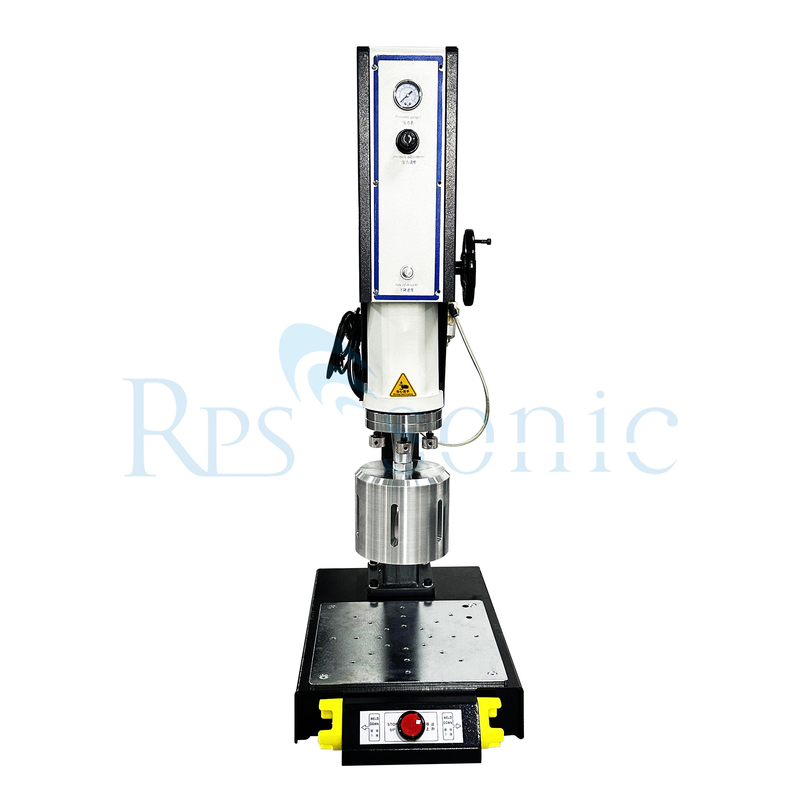

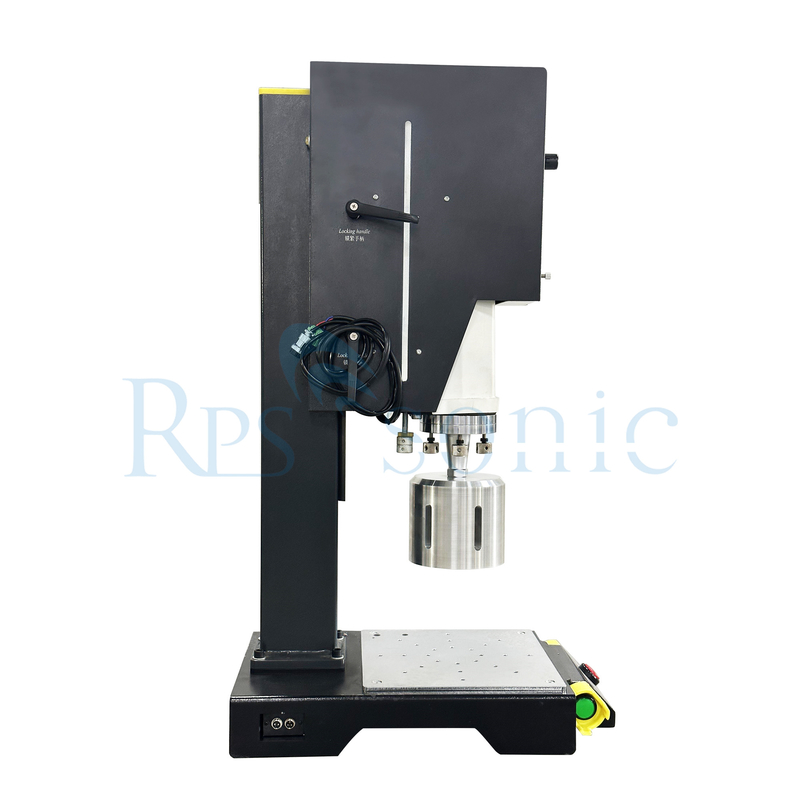

Une machine de soudage à ultrasons de bouteille de boissons et de carte de classement de 20 kHz est conçue pour utiliser des ondes ultrasoniques à haute fréquence pour les matériaux de collage, généralement utilisés dans l'emballage et la fabrication de cartes.Voici une vue d'ensemble de ses composants et fonctionnalités:

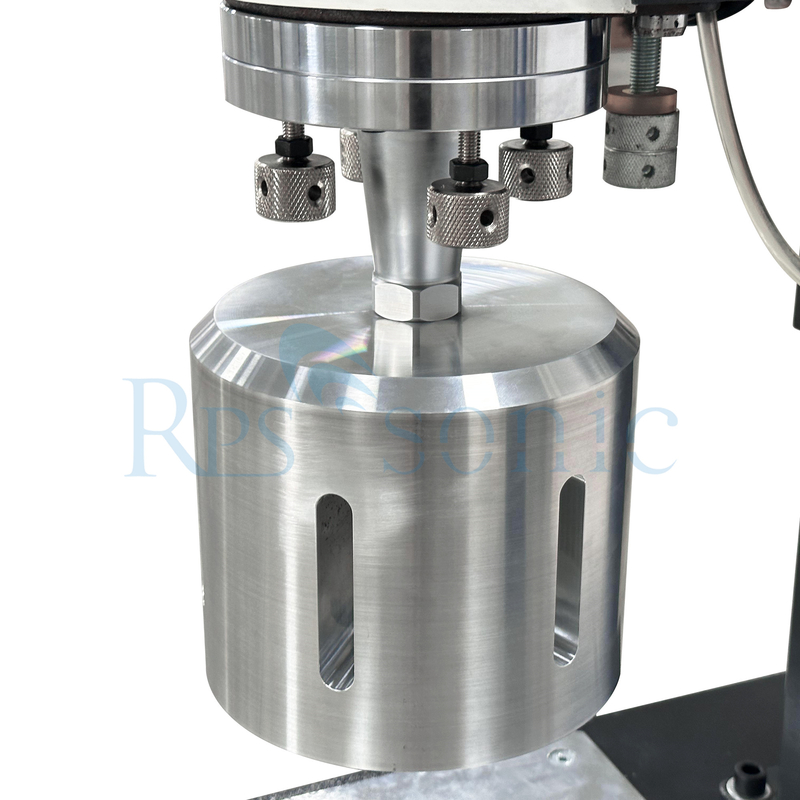

Générateur ultrasonique: convertit l'énergie électrique en vibrations ultrasoniques à 20 kHz. Transducteur: convertit l'énergie électrique du générateur en énergie mécanique (vibrations ultrasoniques).Sonotrode (corne): Amplifie les vibrations produites par le transducteur et les dirige vers la zone de soudage.Fixage: maintient les bouteilles de boissons et les cartes de classement en place pendant le processus de soudage.Système de contrôle:Gère le fonctionnement de la machine, y compris le temps, la pression et la puissance.
Processus de soudage:
La machine applique des vibrations ultrasoniques sur les surfaces des matériaux à souder (par exemple, les bouteilles et les cartes en plastique).fusion des matériaux à l'interfaceUne fois que les matériaux atteignent le point de fusion, une pression est appliquée pour les fusionner.
Applications à réaliser:
Le soudage par ultrasons est le plus efficace avec certains types de matériaux thermoplastiques. Voici les plastiques les mieux adaptés au soudage par ultrasons:
Les plastiques les mieux adaptés
Polyéthylène (PE):Types: polyéthylène à faible densité (PDE) et polyéthylène à haute densité (PDE).et leur faible point de fusion les rendent idéales pour le soudage par ultrasons.
Polypropylène (PP): Caractéristiques: haute résistance à la fatigue, léger et bonne résistance chimique.
Polyvinyl chlorure (PVC): Caractéristiques: Largement utilisé dans l'emballage et la construction, le PVC peut être soudé efficacement, en particulier en utilisant les bonnes formulations.
Polystyrène (PS): Caractéristiques: facile à souder, le polystyrène est couramment utilisé dans les matériaux d'emballage et les articles jetables.
Acrylique (PMMA): Caractéristiques: Bien qu'il soit plus difficile à souder que certains autres plastiques, l'acrylique peut être joint à l'aide de méthodes ultrasoniques, en particulier dans des sections minces.
Élastomères thermoplastiques (TPE):
Caractéristiques: Ces matériaux combinent les propriétés du caoutchouc et du plastique, ce qui les rend adaptés au soudage par ultrasons dans les applications nécessitant une certaine souplesse.
Bouteilles de boissons: joindre des pièces en plastique, créer des joints imperméables.
Cartes de classement: fixation de couches ou de stratifiés, assurant la durabilité et une liaison sûre.
Paramètre
Fréquence | Le pouvoir | Distance de travail | Voltage d'entrée | Pression de l'air | Langage du système |
15 Khz | Pour les appareils à commande numérique | 75 mm/100 mm | 220 V ou 110 V | 0.2-0.8Mpa | Anglais/chinois |
20 Khz | Pour les véhicules à moteur à combustion | 75 mm | 220 V ou 110 V | 0.2-0.8Mpa | Anglais/chinois |
30 Khz | Unité d'alimentation | 75 mm | 220 V ou 110 V | 0.2-0.8Mpa | Anglais/chinois |
35 Khz | Unité d'alimentation | 75 mm | 220 V ou 110 V | 0.2-0.8Mpa | Anglais/chinois |
40 Khz | 800 W | 75 mm | 220 V ou 110 V | 0.2-0.8Mpa | Anglais/chinois |
Définition
Le soudage par ultrasons est la fusion ou la reformation de thermoplastiques par l'utilisation de la chaleur générée par un mouvement mécanique à haute fréquence.Il est réalisé en convertissant l'énergie électrique à haute fréquence en mouvement mécanique à haute fréquenceCe mouvement mécanique, associé à la force appliquée, crée de la chaleur par friction sur les surfaces d'accouplement des composants plastiques (zone des joints).Cela permet à la matière plastique de fondre et forme une liaison moléculaire entre les parties.
Considération matérielle
Pour lier deux pièces thermoplastiques, il faut que les matériaux soient chimiquement compatibles, sinon, même si les deux matériaux peuvent fondre ensemble, il n'y aura pas de liaison moléculaire.
Un bon exemple serait d'essayer de souder du polyéthylène au polypropylène.ils ne sont pas chimiquement compatibles et ne peuvent donc pas être soudés les uns aux autres.
Comme les thermoplastiques (c'est-à-dire les matériaux ayant les mêmes propriétés chimiques) se souderont entre eux.
Des thermoplastiques différents ne peuvent être compatibles que si leur température de fusion est inférieure à 6 °C et qu'ils ont une structure moléculaire similaire.il est probable qu'une pièce en ABS puisse être soudée à une pièce en acrylique car leurs propriétés chimiques sont compatibles.
En général, seuls les polymères amorphes similaires ont une excellente probabilité d'être soudés les uns aux autres.Les propriétés chimiques de tout matériau semi-cristallin rendent chacun compatible avec lui-même.Lorsque les matériaux à souder sont compatibles, plusieurs autres facteurs peuvent affecter la liaison adhésive des pièces.plastifiants, les charges, les retardateurs de flamme, le régrindement, les pigments et les résines.
Caractéristiques
1Le transducteur adopte un transducteur hautement performant auto-développé avec une performance stable.
2- Cylindre de Taiwan Airtec, avec une puissance et une bonne stabilité.
3La première rainure à queue de colonne carrée augmente la rigidité du mécanisme, empêche le retour en arrière et assure la cohérence du soudage du produit.
4. Convient pour la sortie de puissance, adapté au soudage de produits de petite taille et de haute précision, avec un bon effet de soudage.
5. moule de soudage en couche d'alliage, pas facile à porter, solide et durable.
6. Conception de vis horizontale unique, le débogage de moule est simple et pratique.
7. système de limite de soudage, la pièce ne débordera pas après le soudage.
8. Poursuite automatique de la fréquence au démarrage, sans réglage manuel de la fréquence, et détection automatique des anomalies de fréquence.
9. protection intelligente, lorsque l'équipement tombe en panne, il va automatiquement alarmer et prompt, la machine sera verrouillé dans l'état de protection,et puis entrer en mode de travail après le défaut est nettoyé.
10Le mode de démarrage double, mieux protéger votre sécurité personnelle.
Quelle est la différence entre le soudage par ultrasons et les autres méthodes de soudure de plastiques?
Le soudage par ultrasons est l'une des nombreuses méthodes utilisées pour joindre des matériaux plastiques, chacune présentant ses propres avantages et inconvénients.Voici une comparaison entre le soudage par ultrasons et d'autres méthodes couramment utilisées pour les joints en plastique:
1Le soudage par ultrasons par rapport au collage par adhésifs
Vitesse: le soudage par ultrasons est beaucoup plus rapide, terminant souvent les soudures en quelques secondes, tandis que le collage par adhésif nécessite un temps de durcissement, ce qui peut ralentir la production.
Nettoyage: le soudage par ultrasons ne nécessite pas d'adhésifs, ce qui permet un processus plus propre avec moins de déchets.
Résistance: Les soudures à ultrasons fournissent généralement des joints plus solides et plus durables que les liaisons adhésives, en particulier dans les applications à haute contrainte.
Compatibilité des matériaux: les adhésifs peuvent lier une plus grande variété de matériaux, y compris différents types de plastiques et d'autres substrats, alors que le soudage par ultrasons convient le mieux aux thermoplastiques.
2Le soudage par ultrasons contre le collage thermique
Temps de traitement: le soudage par ultrasons est généralement plus rapide que le collage thermique, qui consiste à chauffer un composant métallique pour faire fondre une pièce en plastique et créer un joint.
Précision: le soudage par ultrasons offre une plus grande précision et un contrôle sur le processus de soudage, tandis que le collage thermique peut entraîner une plus grande variabilité de la qualité des joints.
Limitations du matériau: le piégeage thermique nécessite des conceptions spécifiques et peut être limité en termes de types de plastiques pouvant être joints par rapport au soudage par ultrasons.
3Le soudage par ultrasons par rapport au soudage au laser
Vitesse: Les deux méthodes sont rapides, mais le soudage par ultrasons peut être plus rapide pour certaines applications où un contact immédiat est nécessaire.
Configuration des joints: le soudage au laser est souvent préférable pour les géométries complexes et les matériaux transparents, tandis que le soudage par ultrasons excelle dans les assemblages simples et les matériaux plus épais.
Zone affectée par la chaleur: le soudage par ultrasons a généralement une zone affectée par la chaleur plus petite que le soudage au laser, ce qui peut aider à préserver l'intégrité des composants sensibles.
4. soudage par ultrasons vs. soudage par rotation
Résistance des joints: le soudage par ultrasons produit généralement des joints plus solides que le soudage par rotation, qui repose sur le frottement pour générer de la chaleur.
Épaisseur du matériau: le soudage par rotation est souvent utilisé pour des matériaux plus épais, tandis que le soudage par ultrasons convient mieux aux sections plus fines.
Application: le soudage par ultrasons est polyvalent et peut être utilisé pour un plus large éventail de matériaux et d'applications par rapport au soudage par rotation.
