conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz

conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz
conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz

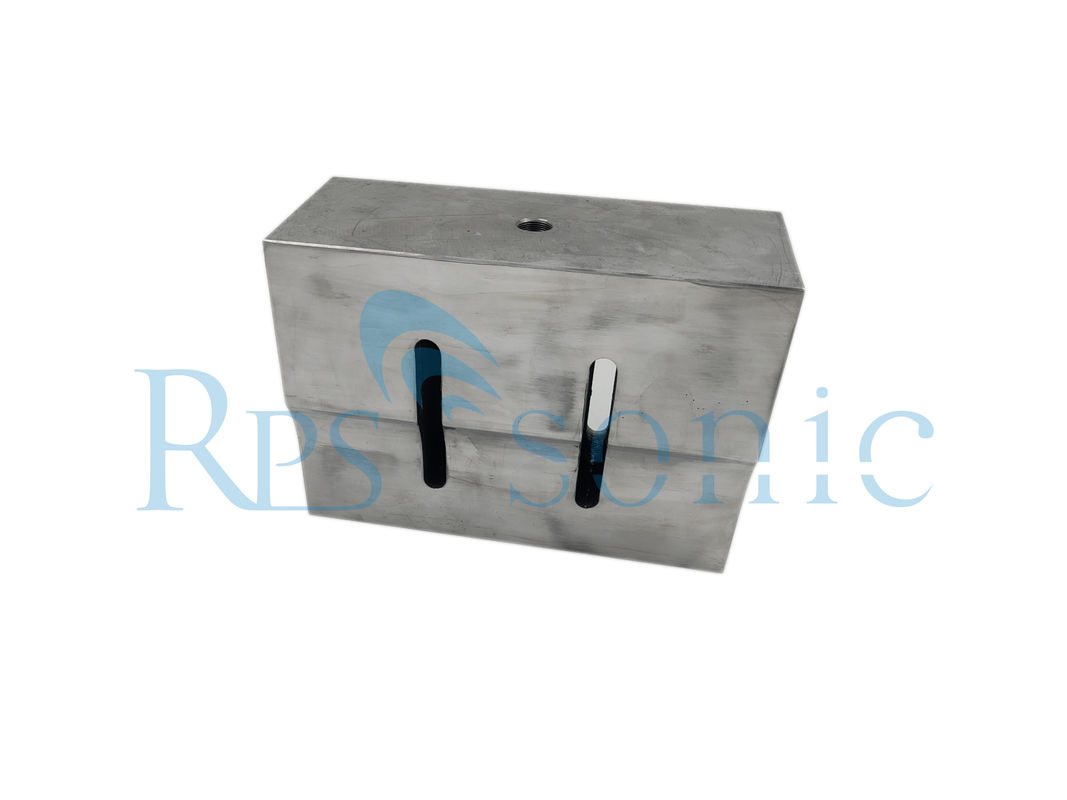

Image Grand :  conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Rps-sonic
Certification: CE
Numéro de modèle: Rps-H15-143
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: negotiable
Détails d'emballage: carton
Délai de livraison: 5 JOURS
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 200pcs/month

conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz

description de
Matériau: Aluminium fréquence: 15KHz
Dimension: 143*22mm Reliez la vis: M16
Surligner:

klaxon ultrasonique de transducteur

,

klaxon ultrasonique de coupe

FEA optimisé conçoit le klaxon en plastique ultrasonique 15khz SONOTRODES de soudure



Solution des paramètres d'optimisation du traitement du klaxon de soudure



Paramètre :

Article paramètre
Fréquence 15Khz
Région de soudure 127*33mm
Matériel Alliage d'Alumium
Reliez la vis M16


klaxon ultrasonique de weldind

Le klaxon de soudure ultrasonore est l'interface de contact entre la machine de soudure ultrasonore et le matériel. Sa fonction principale est transmettent à uniformément et effectivement la vibration mécanique longitudinale produite du klaxon au matériel. Les matières employées sont habituellement les alliages d'alliage ou même titaniques d'aluminium de haute qualité. Puisque la conception des matières plastiques change beaucoup, et l'aspect varie considérablement, le klaxon change également en conséquence. La forme de la surface de fonctionnement doit être bien assortie avec le matériel, de sorte que le plastique ne soit pas endommagé pendant la vibration ; en même temps, la vibration longitudinale de premier ordre doit être coordonnée avec la fréquence de sortie de la machine de soudure, autrement l'énergie de vibration sera consommée intérieurement. Quand le klaxon vibre, la concentration de contrainte se produira localement. Comment optimiser ces structures locales est également un problème à considérer pendant la conception.
Les formes ont été compilées et programmées utilisant le logiciel de bilan de Microsoft Excel. Les données de base qui doivent être entrées en résolvant incluent la fréquence fonctionnante, le matériel, la densité, le module de Young, la vitesse de vague, le coefficient de Poisson, Le diamètre de large-fin et le diamètre d'étroit-fin du klaxon de soudure. Les feuilles de calcul klaxon de soudure exponentiel, caténaire, conique et fait un pas résolvent simultanément et de retours avec des paramètres utilisés généralement de description tels que le facteur de rapport optique, longueur de résonance, noeuds de déplacement, et emplacements des maximum d'effort. La différence entre les résultats de calcul des quatre types de klaxons de soudure dans les mêmes conditions initiales peut être vue par la table. Des résultats plus idéaux de calcul peuvent être obtenus en ajustant sans interruption les conditions initiales (principalement en ajustant les dimensions externes et en examinant le facteur d'amplification théorique du klaxon).
Dessin paramétrisé de klaxon ultrsonic de soudure

Afin de rencontrer les besoins davantage de dessin ou concevoir du klaxon de soudure ultrasonore, les feuilles de calcul d'Excel calculent les coordonnées hors-tout de point clé de dimension et du divers klaxon de soudure, combinées avec les règles de langue du l'Au-toLISP et du logiciel secondaire paramétrique de conception de développement d'ANSYS APDL, et compilent automatiquement des paramètres modelant le programme. Suivez le programme de modélisation dans la fenêtre de commande du logiciel de conception technique d'AutoCAD et d'ANSYS pour accomplir le dessin de plan et la modélisation 3D du klaxon de soudure, et fournissez le dessin de klaxon ou l'analyse par éléments finis.
La conception emploie l'aluminium dur comme matériel de klaxon, et écrit le diamètre D1 de large-fin et le diamètre D2 d'étroit-fin pour le test et erreur. Évidemment, avec les mêmes dimensions en coupe aux deux extrémités, le klaxon fait un pas est plus facile d'obtenir à gain élevé. Déterminez la longueur de facteur et de résonance de rapport optique de klaxon pour les deux diamètres de visage d'extrémité après avoir laissé la marge pour la manière d'éviter de visage d'extrémité

Comparaison d'analyse par éléments finis

Utilisant le programme de modélisation paramétrique d'ANSYS APDL obtenu en exemple, l'analyse modale est exécutée dans l'environnement d'AN-SYS. Le modèle a été engrené avec les éléments SOLID95, et un total de 9 670 éléments et 14 786 noeuds ont été produits, qui ont été résolus utilisant l'algorithme de Lanczos. La fréquence longitudinale de premier ordre de vibration du klaxon est f = 20044Hz.


Pourquoi KLAXON de RPS-SONIC :



1. Chaque klaxon sera conçu par le système de FEA, de sorte que pour confirmer le visage d'extrémité du klaxon ultrasonique avec la force uniforme

2. Tous les klaxons ultrasoniques avec trois mois de garantie.

3. Spécialisé dans la puissance élevée ultrasonique pendant plus de dix années

4. Chaque klaxon ultrasonique avec le vieil essai 24hours avant expédition.

5. Bon emballage, aucun problème d'emballage pendant les 10 années d'affaires d'exportation.

6. Chaque client obtiendra des disques d'achat et il y a certaines récompenses après accumulation



Service et expédition

  • Garantie un an pour le transducteur.
  • Vous pouvez nous contacter pour l'enquête technique n'importe quand.
  • Nous assurons le service d'OEM pour le client d'outre-mer, également garderons la confidentialité pour nos clients.
  • Nous assurons le service adapté aux besoins du client de produits pour la petite quantité également.
  • Expédition par FEDERAL EXPRESS /DHL/UPS/TNT

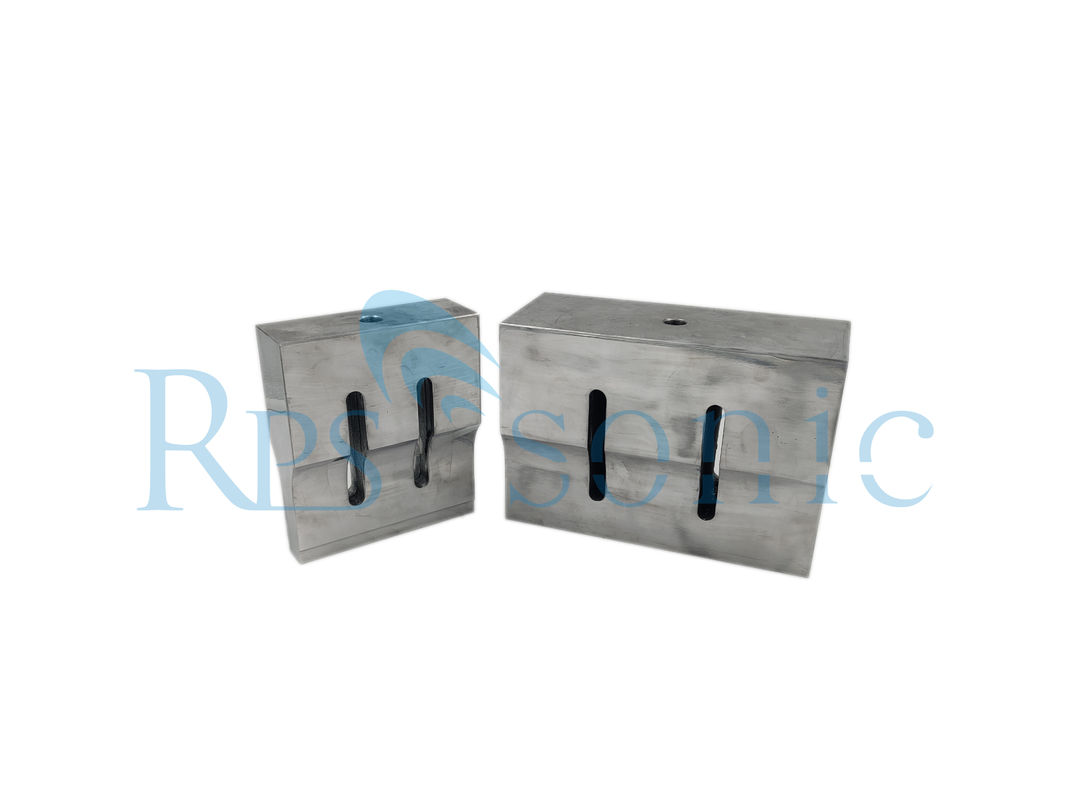

conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz 0conception optimisée par FEA ultrasonique du klaxon SONOTRODES du transducteur 15khz 1
